C

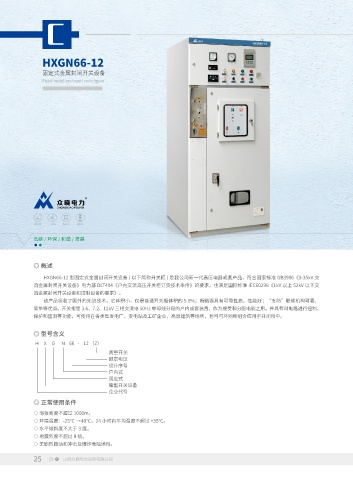

HXGN66-12
固定式金属封闭开关设备
Fixed metal enclosed switchgear

低碳/环保/和谐/发展

◎ 概述
HXGN66-12 型固定式金属封闭开关设备 ( 以下简称开关柜 ) 是我公司新一代高压电器成套产品，符合国家标准 GB3906《3-35kV 交
流金属封闭开关设备》电力部 DLT404《户内交流高压开关柜订货技术条件》的要求，也满足国际标准 IEC60298《1kV 以上 52kV 以下交
流金属封闭开关设备和控制设备的要求》。
该产品吸收了国外的先进技术，它体积小，仅是普通开关柜体积的 5 0%；断路器具有可靠性高，性能好；“五防”联锁机构可靠、
简单等优点。开关柜是 3.6、7.2、12kV 三相交流电 50Hz 单母线分段的户内成套装置，作为接受和分配电能之用。并具有对电路进行控制、
保护和监测等功能，可使用在各类型发电厂、变电站及工矿企业，高层建筑等场所，也可与环网柜组合应用于开闭所中。

◎ 型号含义
H X G N 66 - 12 （Z）
真空开关
额定电压
设计序号
户内式
固定式
箱型开关设备
企业代号
◎ 正常使用条件

◇ 海拔高度不超过 1000m。
◇ 环境温度：-25℃ ~+40℃，24 小时内平均温度不超过 +35℃。
◇ 水平倾斜度不大于 3 度。
◇ 地震烈度不超过 8 级。
◇ 无剧烈振动和冲击及爆炸危险场所。
