C

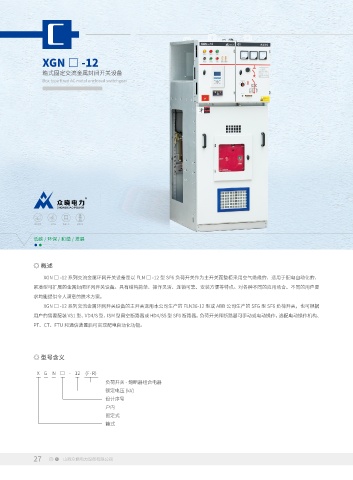

XGN □ -12
箱式固定交流金属封闭开关设备
Box type fixed AC metal enclosed switchgear

低碳/环保/和谐/发展

◎ 概述
XGN □ -12 系列交流金属环网开关设备是以 FLN □ -12 型 SF6 负荷开关作为主开关而整柜采用空气绝缘的、适用于配电自动化的、
紧凑型可扩展的金属封闭环网开关设备。具有结构简单、操作灵活、连锁可靠、安装方便等特点。对各种不同的应用场合、不同的用户要
求均能提供令人满意的技术方案。
XGN □ -12 系列交流金属环网开关设备的主开关选用本公司生产的 FLN36-12 型或 ABB 公司生产的 SFG 型 SF6 负荷开关，也可根据
用户的需要配装 VS1 型、VD4/S 型、ISM 型真空断路器或 HD4/S5 型 SF6 断路器。负荷开关和断路器可手动或电动操作，选配电动操作机构、
PT、CT、FTU 和通信装置后可实现配电自动化功能。

◎ 型号含义

X G N □ - 12 (F·R)
负荷开关 - 熔断器组合电器
额定电压 (kV)
设计序号
户内
固定式
箱式
