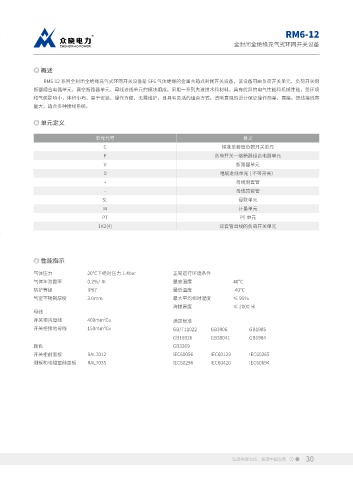

RM6-12
全封闭全绝缘充气式环网开关设备
◎ 概述
RM6-12 系列全封闭全绝缘充气式环网开关设备是 SF6 气体绝缘的金属共箱式封闭开关设备，该设备可由负荷开关单元、负荷开关熔
断器组合电器单元、真空断路器单元、母线进线单元的模块组成。采用一系列先进技术和材料，具有优异的电气性能和机械性能，受环境
和气侯影响小，体积小巧，易于安装，操作方便，无需维护，且具有灵活的组合方式。清晰直观的设计保证操作简单、直接。馈线接线容
量大，适合多种接线系统。
◎ 单元定义
单元代号 意义
C 标准单套管负荷开关单元
F 负荷开关一熔断器组合电器单元
V 断路器单元
D 电缆进线单元 ( 不带开关）
+ 母线侧套管
- 母线顶套管
SL 母联单元
M 计量单元
PT PT 单元
1K2(4) 双套管出线的负荷开关单元
低碳/环保/和谐/发展
◎ 性能指示
气体压力 20℃下绝对压力 1.4bar 正常运行环境条件
气体年泄露率 0.2%/ 年 最高温度 40℃
防护等级 IP67 最低温度 -40℃
气室不锈钢厚度 3.0mm 最大平均相对湿度 ≤ 95%
海拔高度 ≤ 2000 米
母线
2
开关柜内母线 400mm Cu 满足标准
2
开关柜接地母线 150mm Cu GB/T11022 GB3906 GB1985
GB16926 GB38041 GB1984
颜色 GB3309
开关柜前面板 RAL7012 IEC60056 IEC60129 IEC60265
侧板和电缆室前盖板 RAL7035 IEC60298 IEC60420 IEC60694
