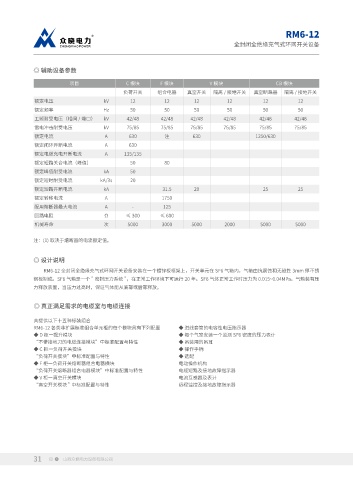

RM6-12
全封闭全绝缘充气式环网开关设备

◎ 辅助设备参数

项目 C 模块 F 模块 V 模块 CB 模块
负荷开关 组合电器 真空开关 隔离 / 接地开关 真空断路器 隔离 / 接地开关
额定电压 kV 12 12 12 12 12 12
额定频率 Hz 50 50 50 50 50 50
工频耐受电压（相间 / 端口） kV 42/48 42/48 42/48 42/48 42/48 42/48
雷电冲击耐受电压 kV 75/85 75/85 75/85 75/85 75/85 75/85
额定电流 A 630 注 630 1250/630
额定闭环开断电流 A 630
额定电缆充电开断电流 A 135/135
额定短路关合电流（峰值） 50 80
额定峰值耐受电流 kA 50
额定短时耐受电流 kA/3s 20
额定短路开断电流 kA 31.5 20 25 25
额定转移电流 A 1750
配用熔断器最大电流 A - 125
回路电阻 Ω ≤ 300 ≤ 600
机械寿命 次 5000 3000 5000 2000 5000 5000

注：(1) 取决于熔断器的电流额定值。

◎ 设计说明

RM6-12 全封闭全绝缘充气式环网开关设备安装在一个镀锌板框架上，开关单元在 SF6 气箱内，气箱由抗腐蚀和无磁性 3mm 厚不锈
钢板制成。SF6 气箱是一个 " 密封压力系统 "，在正常工作环境下可运行 20 年。SF6 气体正常工作时压力为 0.015~0.04MPa。气箱装有压
力释放装置，当压力过高时，保证气体能从底部或后部释放。

◎ 真正满足需求的电缆室与电缆连接

共提供以下十五种标装组合
RM6-12 各类非扩展标准组合单元柜的每个模块具有下列配置 ◆ 进线套管的电容性电压指示器
◆ D 柜一提升模块 ◆ 每个气室安装一个监测 SF6 密度的压力表计
“不带接地刀的电缆连接模块”中标准配置与特性 ◆ 吊装用的吊耳
◆ C 柜一负荷开关摸块 ◆ 操作手柄
“负荷开关摸块”中标准配置与特性 ◆ 选配
◆ F 柜一负荷开关熔断器组合电器横块 电动操作机构
“负荷开关熔断器组合电器模块”中标准配置与特性 电缆短路及接地故障指示器
◆ V 柜一真空开关横块 电流互感器及表计
“真空开关模块 " 中标准配置与特性 远程监控及接地故障指示器
