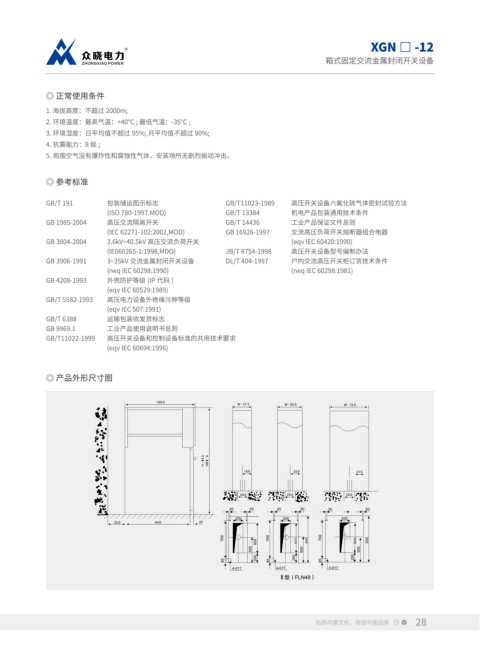

XGN □ -12
箱式固定交流金属封闭开关设备

◎ 正常使用条件

1. 海拔高度：不超过 2000m;
2. 环境温度：最高气温：+40℃ ; 最低气温：-35℃ ;
3. 环境湿度：日平均值不超过 95%; 月平均值不超过 90%;
4. 抗震能力：8 级 ;
5. 周围空气没有爆炸性和腐蚀性气体，安装场所无剧烈振动冲击。

◎ 参考标准

GB/T 191 包装储运图示标志 GB/T11023-1989 高压开关设备六氟化硫气体密封试验方法
(ISO 780-1997.MOD) GB/T 13384 机电产品包装通用技术条件
GB 1985-2004 高压交流隔离开关 GB/T 14436 工业产品保证文件总则
(IEC 62271-102:2002,MOD) GB 16926-1997 交流高压负荷开关熔断器组合电器
GB 3804-2004 3.6kV~40.5kV 高压交流负荷开关 (eqv IEC 60420:1990)
(IE060265-1:1998,MDO) JB/T 8754-1998 高压开关设备型号编制办法
GB 3906-1991 3~35kV 交流金属封闭开关设备 DL/T 404-1997 户内交流高压开关柜订货技术条件
(neq IEC 60298:1990) (neq IEC 60298:1981)
GB 4208-1993 外壳防护等级 (IP 代码 )
(eqv IEC 60529:1989)
GB/T 5582-1993 高压电力设备外绝缘污秽等级
(eqv IEC 507:1991)
GB/T 6388 运输包装收发货标志
低碳/环保/和谐/发展
GB 9969.1 工业产品使用说明书总则
GB/T11022-1999 高压开关设备和控制设备标准的共用技术要求
(eqv IEC 60694:1996)

◎ 产品外形尺寸图

̾̽̽ ̽ ̺ͤ̀̈́ ͂ ̺ͤ͂̽ ̽ ̺ͤ̈́͂ ̽

̾͂̀ ͅ
͕̺̓ ̺͂ ͕ͅ ̾
̾̽ͅ ̿͂̽ ̀̈́͂

̿̽̽ ̿̽̽ ̿̽̽

̿͂̽ ͆́̽ ̀͂
