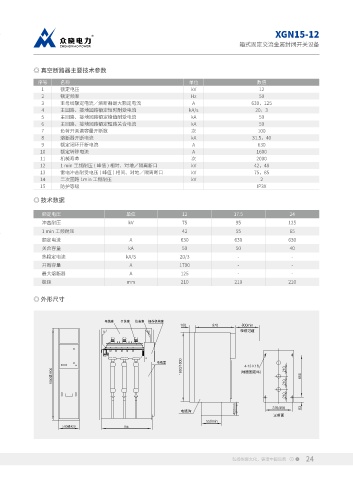

XGN15-12
箱式固定交流金属封闭开关设备

◎ 真空断路器主要技术参数

序号 名称 单位 数值
1 额定电压 kV 12
2 额定频率 Hz 50
3 主母线额定电流／熔断器最大额定电流 A 630，125
4 主回路、接地回路额定短时耐受电流 kA/s 20，3
5 主回路、接地回路额定峰值耐受电流 kA 50
6 主回路、接地回路额定短路关合电流 kA 50
7 负荷开关满容量开断数 次 100
8 熔断器开断电流 kA 31.5，40
9 额定闭环开断电流 A 630
10 额定转移电流 A 1600
11 机械寿命 次 2000
12 1 min 工频耐压 ( 峰值 ) 相对、对地／隔离断口 kV 42，48
13 雷电冲击耐受电压 ( 峰值 ) 相间、对地／隔离断口 kV 75，85
14 二次回路 1min 工频耐压 kV 2
15 防护等级 IP3X

◎ 技术数据

额定电压 单位 12 17.5 24
冲击耐压 kV 75 95 125
1 min 工频耐压 42 55 65
低碳/环保/和谐/发展 额定电流 A 630 630 630
关合容量 kA 50 50 40
热稳定电流 kA/S 20/3 - -
开断容量 A 1700 - -
最大熔断器 A 125 - -
极距 mm 210 210 210

◎ 外形尺寸
