P. 76

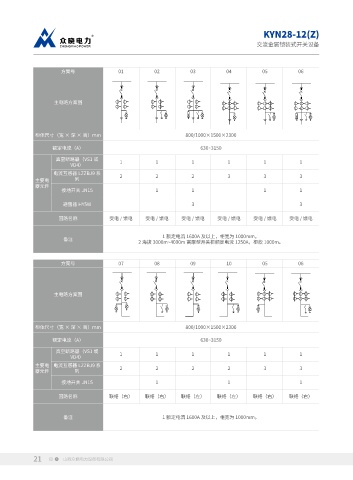

KYN28-12(Z)
交流金属铠装式开关设备
方案号 01 02 03 04 05 06
主电路方案图
柜体尺寸（宽 × 深 × 高）mm 800/1000×1500×2300
额定电流（A） 630~3150
真空断路器（VS1 或
1 1 1 1 1 1
VD4）
电流互感器 LZZBJ9 系
2 2 2 3 3 3
主要电 列
器元件
接地开关 JN15 1 1 1 1
避雷器 HY5W 3 3
回路名称 受电 / 馈电 受电 / 馈电 受电 / 馈电 受电 / 馈电 受电 / 馈电 受电 / 馈电
1 额定电流 1600A 及以上，柜宽为 1000mm。
备注
2 海拔 3000m~4000m 高原型开关柜额定电流 1250A，柜款 1000m。
方案号 07 08 09 10 05 06
主电路方案图
柜体尺寸（宽 × 深 × 高）mm 800/1000×1500×2300
额定电流（A） 630~3150
真空断路器（VS1 或
1 1 1 1 1 1
VD4）
主要电 电流互感器 LZZBJ9 系
2 2 2 2 3 3
器元件 列
接地开关 JN15 1 1 1
回路名称 联络（右） 联络（右） 联络（左） 联络（左） 联络（右） 联络（右）
备注 1 额定电流 1600A 及以上，柜宽为 1000mm。
