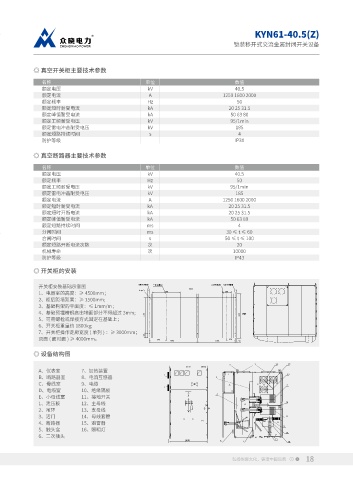

P. 73
KYN61-40.5(Z)
铠装移开式交流金属封闭开关设备
◎ 真空开关柜主要技术参数
名称 单位 数值
额定电压 kV 40.5
额定电流 A 1250 1600 2000
额定频率 Hz 50
额定短时耐受电流 kA 20 25 31.5
额定峰值耐受电流 kA 50 63 80
额定工频耐受电压 kV 95/1min
额定雷电冲击耐受电压 kV 185
额定短路持续时间 s 4
防护等级 IP3X
◎ 真空断路器主要技术参数
名称 单位 数值
额定电压 kV 40.5
额定频率 Hz 50
额定工频耐受电压 kV 95/1min
额定雷电冲击耐受电压 kV 185
额定电流 A 1250 1600 2000
额定短时耐受电流 kA 20 25 31.5
额定短时开断电流 kA 20 25 31.5
额定峰值耐受电流 kA 50 63 80
额定短路持续时间 ms 4
分闸时间 ms 30 ≤ t ≤ 60
低碳/环保/和谐/发展 合闸时间 s 50 ≤ t ≤ 100
额定短路开断电流次数 次 20
机械寿命 次 10000
防护等级 IP43
◎ 开关柜的安装
开关柜安装基础示意图
1、电器室的高度：≥ 4500mm；
2、柜后距墙距离：≥ 1500mm;
3、基础构架的平面度：≤ 1mm/m ;
4、基础预埋槽钢高出地面部分不得超过 3mm;
5、可用螺栓或焊接方式固定在基础上；
6、开关柜重量约 1800kg;
7、开关柜操作走廊宽度 ( 单列 ) ：≥ 3000mm；
双面 ( 面对面 ) ≥ 4000mm。
◎ 设备结构图
A、仪表室 7、加热装置
B、断路器室 8、电流互感器
C、母线室 9、电缆
D、电缆室 10、绝缘隔板
E、小母线室 11、接地开关
1、泄压板 12、主母线
2、吊环 13、支母线
3、活门 14、母线套管
4、断路器 15、避雷器
5、触头盒 16、照明灯
6、二次插头
