C

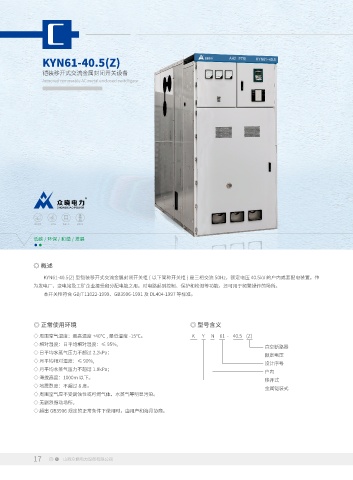

KYN61-40.5(Z)
铠装移开式交流金属封闭开关设备
Armored removable AC metal enclosed switchgear

低碳/环保/和谐/发展

◎ 概述
KYN61-40.5(Z) 型铠装移开式交流金属封闭开关柜 ( 以下简称开关柜 ) 是三相交流 50Hz，额定电压 40.5kV 的户内成套配电装置。作
为发电厂、变电站及工矿企业接受和分配电能之用。对电路起到控制、保护和检测等功能，还可用于频繁操作的场所。
本开关柜符合 GB/T11022-1999、GB3906-1991 及 DL404-1997 等标准。

◎ 正常使用环境 ◎ 型号含义
◇ 周围空气温度：最高温度 +40℃ , 最低温度 -15℃。 K Y N 61 - 40.5 (Z)
◇ 相对湿度：日平均相对湿度：≤ 95%,
真空断路器
◇ 日平均水蒸气压力不超过 2.2kPa；
额定电压
◇ 月平均相对湿度：≤ 90%,
设计序号
◇ 月平均水蒸气压力不超过 1.8kPa；
户内
◇ 海拔高度：1000m 以下。
移开式
◇ 地震烈度：不超过 8 度。
金属铠装式
◇ 周围空气应不受腐蚀性或可燃气体、水蒸气等明显污染。
◇ 无剧烈振动场所。
◇ 超出 GB3906 规定的正常条件下使用时，由用户和海月协商。

17 < < 山西众晓电力设备有限公司
