KYN28-12(Z)
交流金属铠装式开关设备

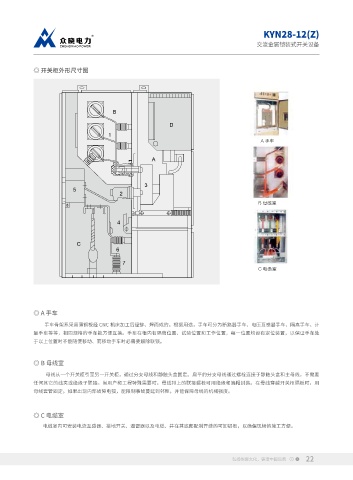

◎ 开关柜外形尺寸图

A 手车

B 母线室

C 电缆室

◎ A 手车
手车骨架系采用薄钢板经 CNC 机床加工后经铆、焊而成的。根据用途，手车可分为断路器手车、电压互感器手车、隔离手车、计
量手车等等，相同规格的手车能方便互换。手车在柜内有隔离位置、试验位置和工作位置，每一位置均设有定位装置，以保证手车处
于以上位置时不能随便移动、而移动手车时必需要解除联锁。

◎ B 母线室
母线从一个开关柜引至另一开关柜，通过分支母线和静触头盒固定。扁平的分支母线通过螺栓连接于静触头盒和主母线，不需要
任何其它的线夹或绝缘子联接。当用户和工程特殊需要时，母线排上的联接螺栓可用绝缘和端帽封装。在母线穿越开关柜隔板时，用
母线套管固定。如果出现内部故障电弧，能限制事故蔓延到邻柜，并能保障母线的机械强度。

◎ C 电缆室
电缆室内可安装电流互感器、接地开关、避雷器以及电缆、并在其底部配制开缝的可卸铝板，以确保现场的施工方便。
