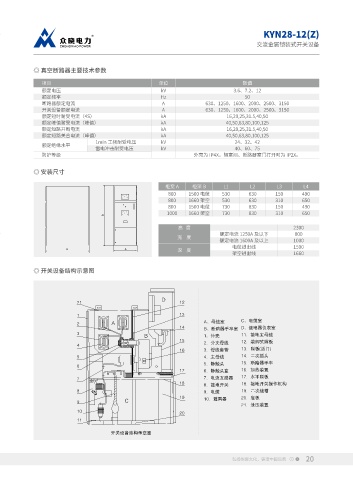

KYN28-12(Z)
交流金属铠装式开关设备

◎ 真空断路器主要技术参数

项目 单位 数值
额定电压 kV 3.6、7.2、12
额定频率 Hz 50
断路器额定电流 A 630、1250、1600、2000、2500、3150
开关设备额定电流 A 630、1250、1600、2000、2500、3150
额定短时耐受电流（4S） kA 16,20,25,31.5,40,50
额定峰值耐受电流（峰值） kA 40,50,63,80,100,125
额定短路开断电流 kA 16,20,25,31.5,40,50
额定短路关合电流（峰值） kA 40,50,63,80,100,125
1min 工频耐受电压 kV 24、32、42
额定绝缘水平
雷电冲击耐受电压 kV 40、60、75
防护等级 外壳为 IP4X，隔室间、断路器室门打开时为 IP2X。

◎ 安装尺寸

柜宽 A 柜深 B L1 L2 L3 L4
800 1500 电缆 530 630 150 490
800 1660 架空 530 630 310 650
800 1500 电缆 730 830 150 490
1000 1660 架空 730 830 310 650

高 度 2300
额定电流 1250A 及以下 800
宽 度
低碳/环保/和谐/发展
额定电流 1600A 及以上 1000
电缆进出线 1500
深 度
架空进出线 1660
◎ 开关设备结构示意图
