B

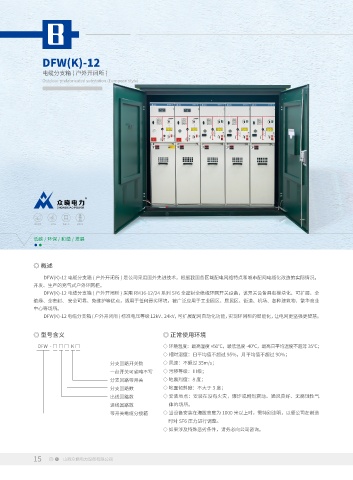

DFW(K)-12
电缆分支箱 ( 户外开闭所 )
Outdoor prefabricated substation (European style)

低碳/环保/和谐/发展

◎ 概述
DFW(K)-12 电缆分支箱 ( 户外开闭所 ) 是公司采用国外先进技术，根据我国各区域配电网络特点和城市配网电缆化改造的实际情况，
开发、生产的充气式户外环网柜。
DFW(K)-12 电缆分支箱 ( 户外开闭所 ) 采用 RM16-12/24 系列 SF6 全密封全绝缘环网开关设备，该开关设备具有模块化、可扩展、全
绝缘、全密封、 安全可靠、免维护等优点，适用于任何恶劣环境，被广泛应用于工业园区、居民区、街道、机场、各种建筑物、繁华商业
中心等场所。
DFW(K)-12 电缆分支箱 ( 户外开闭所 ) 标准电压等级 12kV、24kV，可扩展配网自动化功能，实现环网柜的智能化，让电网更坚强更智慧。

◎ 型号含义 ◎ 正常使用环境

DFW - □ □ □ K □ ◇ 环境温度：最高温度 +50℃，最低温度 -40℃，最高日平均温度不超过 35℃；
◇ 相对湿度：日平均值不超过 95%，月平均值不超过 90%；
分支回路开关数 ◇ 风速：不超过 35m/s；
一台开关可省略不写 ◇ 污秽等级：Ⅲ级；
分支回路带开关 ◇ 地震烈度：8 度；
分支回路数 ◇ 地面倾斜度：不大于 3 度；
出线回路数 ◇ 安装地点：安装在没有火灾，爆炸或剧烈震动、通风良好、无腐蚀性气
进线回路数 体的场所。
带开关电缆分接箱 ◇ 当设备安装在海拔高度为 1000 米以上时，需特别注明，以便公司在制造
时对 SF6 压力进行调整。
◇ 如果涉及特殊恶劣条件，请务必向公司咨询。
