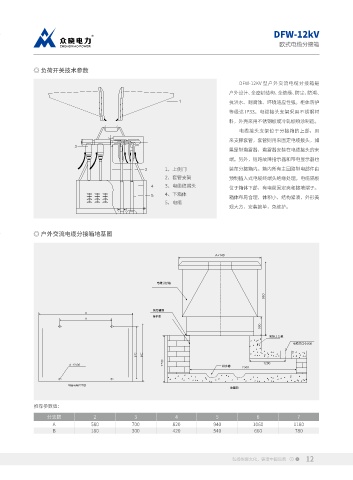

DFW-12kV
欧式电缆分接箱

◎ 负荷开关技术参数

DFW-12KV 型户外交流电缆分接箱是
户外设计、全密封结构、全绝缘、防尘、防潮、
抗洪水、耐腐蚀、环境适应性强。柜体防护
等级达 IP33。电缆接头支架采用不锈钢材
料，外壳采用不锈钢板或冷轧板喷涂制造。
电缆接头支架位于分接箱的上部，用
来支撑套管，套管则用来固定电缆接头，如
果是带避雷器，避雷器安装在电缆接头的末
端。另外，短路故障指示器和带电显示器也
1、上侧门 装在分接箱内。箱内所有主回路带电部件由
2、套管支架 预制插入式电缆终端头绝缘处理。电缆隔板
3、电缆终端头
位于箱体下部，有电缆固定夹和接地端子。
4、下箱体
箱体布局合理，体积小，结构紧凑，外形美
5、电缆
观大方，安装简单，免维护。

◎ 户外交流电缆分接箱地基图
低碳/环保/和谐/发展

推荐参数值：

分支数 2 3 4 5 6 7
A 580 700 820 940 1060 1180
B 180 300 420 540 660 780
