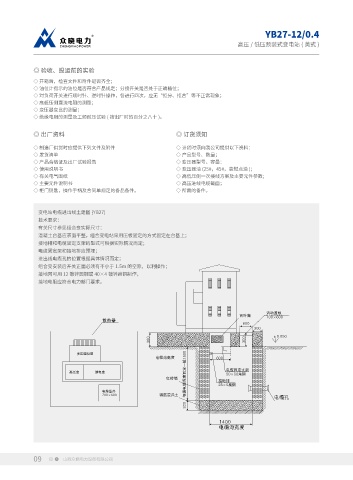

YB27-12/0.4
高压 / 低压预装式变电站 ( 美式 )

◎ 验收、投运前的实验

◇ 开箱后，检查文件和附件是否齐全；
◇ 油位计指示的油位是否符合产品规定；分接开关是否处于正确档位；
◇ 对负荷开关进行顺时针、逆时针操作，各进行四次，应无“拒分、拒合”等不正常现象；
◇ 高低压侧直流电阻的测量；
◇ 变压器变比的测量；
◇ 绝缘电阻的测量及工频耐压试验 ( 按出厂时的百分之八十 )。

◎ 出厂资料 ◎ 订货须知

◇ 制造厂供货时应提供下列文件及附件 ◇ 计货时须向我公司提供以下资料：
◇ 发货清单 ◇ 产品型号、数量；
◇ 产品合格证及出厂试验报告 ◇ 变压器型号、容量：
◇ 使用说明书 ◇ 变压器油 (25#，45#，高燃点油 )；
◇ 有关电气图纸 ◇ 高低压侧一次接线方案及主要元件参数；
◇ 主要元件说明书 ◇ 高压进线电缆截面；
◇ 柜门钥匙，操作手柄及合同单规定的备品备件。 ◇ 所需的备件。

变电站电缆进出线土建图 (YB27)
技术要求：
有关尺寸参见组合变实际尺寸：
混凝土台基应表面平整，组合变电站采用压板固定的方式固定在台基上；
接地排和电缆固定支架的型式可根据实际情况而定；
电缆固定架和接地排应预埋；
进出线电缆孔的位置根据具体情况而定；
组合变安装后开关正面必须有不小于 1.5m 的空隙，以利操作；
接地网可用 12 镀锌圆钢或 40×4 镀锌扁铜制作，
接地电阻应符合电力部门要求。
