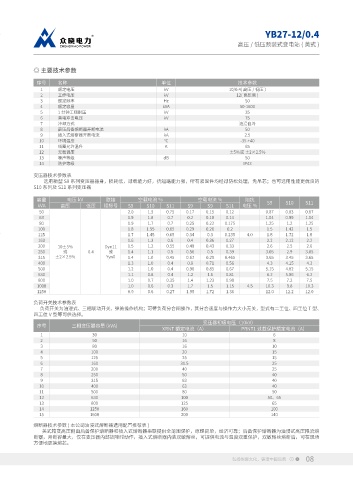

YB27-12/0.4
高压 / 低压预装式变电站 ( 美式 )

◎ 主要技术参数

序号 名称 单位 技术参数
1 额定电压 kV 10/0.4( 高压 / 低压 )
2 工作电压 kV 12( 高压侧 )
3 额定频率 Hz 50
4 额定容量 kVA 50-1600
5 1 分钟工频耐压 kV 35
6 雷电冲击电压 kV 75
7 冷却方式 油浸自冷
8 高压后备熔断器开断电流 kA 50
9 插入式熔断器开断电流 kA 2.5
10 环境温度 ℃ -35-+40
11 线圈允许温升 K 65
12 无载调压 ±5％或 ±2×2.5％
13 噪声等级 dB 50
14 防护等级 IP43

变压器技术参数表
选用新型 S9 系列变压器器身，损耗低，过载能力好，抗短路能力强，所有紧固件均经过防松处理，免吊芯；也可选用性能更优良的
S10 系列及 S11 系列变压器

容量 电压 kV 联接 空载电流 % 空载电流 % 阻抗
S9 S10 S11
kVA 高压 低压 组标号 S9 S10 S11 S9 S9 S11 电压 %
50 2.0 1.9 0.75 0.17 0.15 0.12 0.87 0.83 0.87
63 1.9 1.8 0.7 0.2 0.18 0.14 1.04 0.99 1.04
80 1.9 1.7 0.7 0.25 0.22 0.175 1.25 1.2 1.25
100 1.8 1.55 0.65 0.29 0.26 0.2 1.5 1.42 1.5
125 1.7 1.45 0.65 0.34 0.3 0.235 4.0 1.8 1.72 1.8
低碳/环保/和谐/发展 160 1.6 1.3 0.6 0.4 0.36 0.27 2.2 2.12 2.2
200 10±5% Dyn11 1.5 1.2 0.55 0.48 0.43 0.33 2.6 2.5 2.6
250 或 0.4 或 1.4 1.1 0.5 0.56 0.5 0.39 3.05 2.9 3.05
315 ±2×2.5% Yyn0 1.4 1.0 0.45 0.67 0.29 0.465 3.65 3.45 3.65
400 1.3 1.0 0.4 0.8 0.71 0.56 4.3 4.15 4.3
500 1.2 1.0 0.4 0.96 0.85 0.67 5.15 4.82 5.15
630 1.1 0.8 0.4 1.2 1.6 0.81 6.2 5.86 6.2
800 1.0 0.7 0.35 1.4 1.23 0.98 7.5 7.2 7.5
1000 1.0 0.6 0.3 1.7 1.5 1.15 4.5 10.3 9.8 10.3
1250 0.9 0.6 0.27 1.95 1.72 1.36 12.0 12.2 12.0
负荷开关技术参数表
负荷开关为油浸式、三相联动开关、弹簧操作机构；可带负荷分合闸操作，其分合速度与操作力大小无关，型式有二工位、四工位 T 型、
四工位 V 型等可供选择。
变压器初级电压（10kV）
序号 三相变压器容量 (kVA)
XRNT 额定电流（A） PRNT1 过载保护额定电流（A）
1 30 10 6
2 50 16 8
3 80 16 10
4 100 20 15
5 125 25 15
6 160 31.5 25
7 200 40 25
8 250 50 40
9 315 63 40
10 400 63 40
11 500 80 50
12 630 100 50、65
13 800 125 65
14 1250 160 100
15 1600 200 140
熔断器技术参数 ( 本公司油浸式熔断器选用配置推荐表 )
美式箱变高压侧由后备保护熔断器和插入式熔断器串联提供全范围保护，原理简单，经济可靠；后备保护熔断器为油浸式高压限流熔
断器，开断容量大，仅在变压器内部故障时动作，插入式熔断器内装双敏熔丝，可提供电流与温度双重保护，双敏熔丝熔断后，可在现场
方便地更换熔芯。
