YBM-12/0.4
户外预装式变电站 ( 欧式 )

◎ 安装、使用与维修

智能型一体化变电站在安装、验收、交接性试验、运行与维护等方面除电力部门要求执行的各项规定外，注意以下事项：用户收货时
应按有关规定仔细检査，对于不马上安装的产品，应按正常使用条件规定，存放于适当的场所。

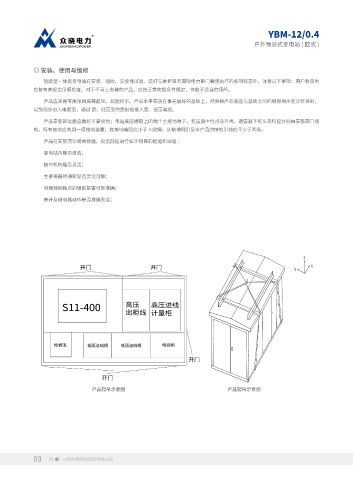

产品应采用专用吊具底部起吊，如图所示。产品水平安放在事先做好的基础上，然后将产品底座与基础之间的缝隙用水泥沙浆抹封，
以免雨水进入电缆室，通过 高、低压室的底封板接入高、低压电缆。
产品安装就位后应做好可靠接地；电站底座槽钢上的两个主接地端子、变压器中性点及外壳、避雷器下桩头等均应分别由安装部门接
地。所有接地应共用一组接地装置，其接地电阻应小于 4 欧姆，从接地网引至本产品的接地引线应不少于两条。

产品在安装完毕或维修后，投运前应进行如下项目的检验和试验 :
变电站内是否清洁；
操作机构是否灵活；

主要电器的通断是否灵活可靠；
电器辅助触点的通断是否可靠准确；

表计及继电器动作是否准确无误；

产品起吊示意图 产品起吊示意图
