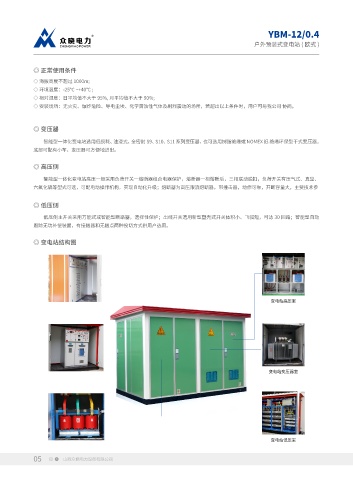

YBM-12/0.4
户外预装式变电站 ( 欧式 )
◎ 正常使用条件
◇ 海拔高度不超过 1000m;
◇ 环境温度：-25℃ ~+40℃ ;
◇ 相对湿度：日平均值不大于 95%, 月平均值不大于 90%;
◇ 安装场所：无火灾、爆炸危险、导电尘埃、化学腐蚀性气体及剧烈震动的场所，若超出以上条件时，用户可与我公司 协商。
◎ 变压器
智能型一体化变电站选用低损耗、油浸式、全密封 S9、S10、S11 系列变压器，也可选用树脂绝缘或 NOMEX 纸 绝缘环保型干式变压器，
底部可配有小车，变压器可方便地进出。
◎ 高压侧
智能型一体化变电站高压一般采用负荷开关一熔断器组合电器保护，熔断器一相熔断后，三相联动脱扣，负荷开关有压气式、真空、
六氟化硫等型式可选，可配电动操作机构，实现自动化升级；熔断器为高压限流熔断器，带撞击器，动作可靠，开断容量大，主要技术参
◎ 低压侧
低压侧主开关采用万能式或智能型断路器，选择性保护；出线开关选用新型塑壳式开关体积小、飞弧短，可达 30 回路；智能型自动
跟踪无功补偿装置，有接触器和无触点两种投切方式供用户选用。
◎ 变电站结构图
变电站高压室
变电站变压器室
变电站低压室
