A

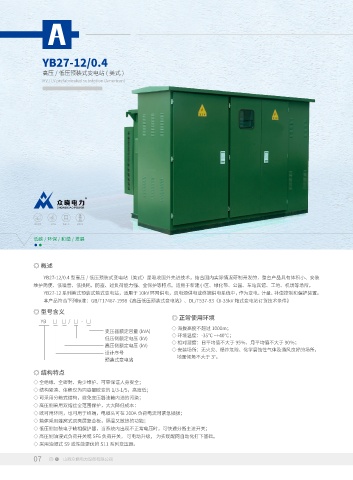

YB27-12/0.4
高压 / 低压预装式变电站 ( 美式 )
HV / LV prefabricated substation (American)

低碳/环保/和谐/发展

◎ 概述
YB27-12/0.4 型高压 / 低压预装式变电站（美式）是吸收国外先进技术，结合国内实际情况研制开发的，整台产品具有体积小、安装
维护简便、低噪音、低损耗、防盗、过负荷能力强、全保护等特点。适用于新建小区、绿化带、公园、车站宾馆、工地、机场等场所。
YB27-12 系列美式预装式箱式变电站， 适用于 10kV 环网供电， 双电源供电或终端供电系统中，作为变电、计量、补偿控制和保护装置。
本产品符合下列标准：GB/T17467-1998《高压低压预装式变电站》、DL/T537-93《6-35kV 箱式变电站订货技术条件》
◎ 型号含义
◎ 正常使用环境
YB □ □ / □ - □
◇ 海拔高度不超过 1000m；
变压器额定容量 (kVA)
◇ 环境温度：-35℃ ~+40℃；
低压侧额定电压 (kV)
◇ 相对湿度：日平均值不大于 95％，月平均值不大于 90％；
高压侧额定电压 (kV)
◇ 安装场所：无火灾、爆炸危险、化学腐蚀性气体及通风良好的场所，
设计序号
地面倾角不大于 3°。
预装式变电站
◎ 结构特点
◇ 全绝缘、全密封、免少维护、可靠保证人身安全；
◇ 结构紧凑、体积仅为同容量欧变的 1/3-1/5，高度低；
◇ 可采用分箱式结构，避免变压器油箱内油的污染；
◇ 高压侧采用双熔丝全范围保护，大大降低成本：
◇ 既可用环网，也可用于终端，电缆头可在 200A 负荷电流时紧急插拔；
◇ 箱体采用蜂窝式双夹层复合板，隔温又散热的功能；
◇ 低压侧加装电子缺相保护器，当系统内出现不正常电压时，可快速分断主进开关；
◇ 高压侧油浸式负荷开关或 SF6 负荷开关， 可电动升级， 为实现配网自动化打下基础。
◇ 采用油浸式 S9 或性能更优的 S11 系列变压器。

07 < < 山西众晓电力设备有限公司
