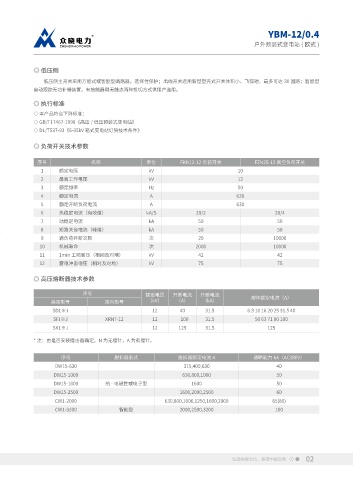

P. 57
YBM-12/0.4
户外预装式变电站 ( 欧式 )
◎ 低压侧
低压侧主开关采用万能式或智能型断路器，选择性保护；出线开关选用新型塑壳式开关体积小、飞弧短，最多可达 30 回路；智能型
自动跟踪无功补偿装置，有接触器和无触点两种投切方式供用户选用。
◎ 执行标准
◇ 本产品符合下列标准：
◇ GB/T17467-1998《高压 / 低压预装式变电站》
◇ DL/T537-93《6-35kV 箱式变电站订货技术条件》
◎ 负荷开关技术参数
序号 名称 单位 FKN12-12 负荷开关 FZN25-12 真空负荷开关
1 额定电压 kV 10
2 最高工作电压 kV 12
3 额定频率 Hz 50
4 额定电流 A 630
5 额定开断负荷电流 A 630
6 热稳定电流（有效值） kA/S 20/2 20/4
7 动稳定电流 kA 50 50
8 短路关合电流（峰值） kA 50 50
低碳/环保/和谐/发展 9 满负荷开断次数 次 20 10000
10 机械寿命 次 2000 10000
11 1min 工频耐压（相间及对地） kV 42 42
12 雷电冲击电压（相对及对地） kV 75 75
◎ 高压熔断器技术参数
序号 额定电压 开断电流 开断电流
熔体额定电流（A）
英国型号 国内型号 （kV） （A） （kA）
SDL※J 12 40 31.5 6.3 10 16 20 25 31.5 40
SFJ※J XRNT-12 12 100 31.5 50 63 71 80 100
SKL※J 12 125 31.5 125
* 注：由是否安装撞击器确定，N 为无撞针，A 为有撞针。
序号 脱扣器形式 脱扣器额定电流 A 通断能力 kA（AC380V）
DW15-630 315,400,630 40
DW15-1000 630,800,1000 50
DW15-1600 热 - 电磁性或电子型 1600 50
DW15-2500 1600,2000,2500 60
CW1-2000 630,800,1000,1250,1600,2000 65(80)
CW1-3200 智能型 2000,2500,3200 100
