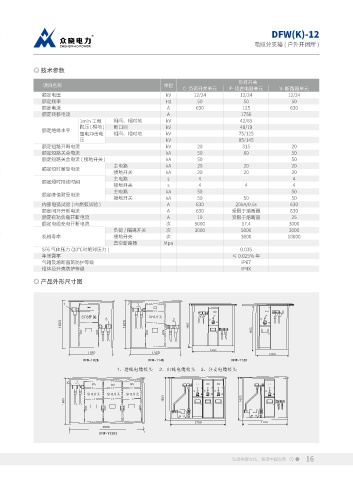

DFW(K)-12
电缆分支箱 ( 户外开闭所 )

◎ 技术参数

负荷开关
项目名称 单位
C- 负荷开关单元 F- 组合电器单元 V- 断路器单元
额定电压 kV 12/24 12/24 12/24
额定频率 Hz 50 50 50
额定电流 A 630 125 630
额定转移电流 A 1750
1min 工频 相间、相对地 kV 42/65
耐压(相地) 断口间 kV 48/79
额定绝缘水平
雷电冲击电 相间、相对地 kV 75/125
压 kV 85/145
额定短路开断电流 kV 20 315 20
额定短路关合电流 kA 50 80 50
额定短路关合电流 ( 接地开关 ) kA 50 50
主电路 kA 20 20 20
额定短时耐受电流
接地开关 kA 20 20 20
主电路 s 4 4
额定短时持续时间
接地开关 s 4 4 4
主电路 kA 50 50
额定峰值耐受电流
接地开关 kA 50 50 50
内部电弧试验 ( 内燃弧试验 ) A 630 20kA/0.5s 630
额定闭环开断电流 A 630 受限于熔断器 630
额定有功负载开断电流 A 10 受限于熔断器 25
额定电缆充电开断电流 次 5000 17.4 3000
负荷 / 隔离开关 次 3000 5000 3000
机械寿命 接地开关 次 3000 10000
低碳/环保/和谐/发展
真空断路器 Mpa
SF6 气体压力 (20℃时绝对压力 ) 0.035
年泄露率 ≤ 0.025% 年
气箱及熔断器筒防护等级 IP67
柜体及外壳防护等级 IP4X

◎ 产品外形尺寸图

DFW-102K DFW-114K DFW-112K

DFW-113K3
