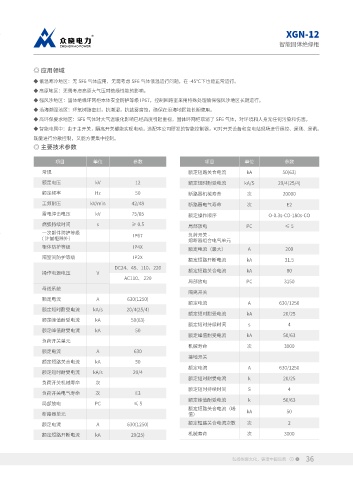

XGN-12
智能固体绝缘柜

◎ 应用领域

◆ 低温寒冷地区：无 SF6 气体应用，无需考虑 SF6 气体低温运行问题，在 -45℃下也能正常运行。
◆ 高原地区：无需考虑高原大气压对绝缘性能的影响。
◆ 强风沙地区：固体绝缘环网柜本体安全防护等级 IP67，控制回路室采用特殊处理确保强风沙地区长期运行。
◆ 沿海潮湿池区：环氧树脂密封，抗潮湿，抗盐雾腐蚀，确保在沿海地区能长期使用。
◆ 高环保要求地区：SF6 气体对大气温暖化影响已经高度引起重视，固体环网柜取消了 SF6 气体，对环境和人身无任何污染和伤害。
◆ 智能电网中：由于主开关，隔离开关都能实现电动，选配本公司研发的智能控制器，可对开关设备和变电站现场进行遥控、遥测、遥讯，
既能进行分散控制，又能方便集中控制。
◎ 主要技术参数

项目 单位 参数 项目 单位 参数
常规 额定短路关合电流 kA 50(63)
额定电压 kV 12 额定短时耐受电流 kA/S 20/4(25/4)
额定频率 Hz 50 断路器机械寿命 次 20000
工频耐压 kV/min 42/48 断路器电气寿命 次 E2

雷电沖击电压 kV 75/85 额定操作顺序 O-0.3s-CO-180s-CO
燃弧持续时间 s ≥ 0.5
局部放电 PC ≤5
一次部件防护等级
IP67 负荷开关 -
低碳/环保/和谐/发展 ( 计量柜除外）
熔断器组合电气单元
柜体防护等级 IP4X
额定电流（最大） A 200
隔室间防护等级 IP2X
额定短路开断电流 kA 31.5
DC24、48、110、220
操作电源电压 V 额定短路关合电流 kA 80
AC110、 220
局部放电 PC 3150
母线系统
隔离开关
额定电流 A 630(1250)
额定电流 A 630/1250
额定短时耐受电流 kA/s 20/4(25/4)
额定短时耐受电流 kA 20/25
额定峰值耐受电流 kA 50(63)
额定短时持续时间 s 4
额定峰值耐受电流 kA 50
额定峰值耐受电流 kA 50/63
负荷开关单元
机械寿命 次 3000
额定电流 A 630
接地开关
额定短路关合电流 kA 50
额定电流 A 630/1250
额定短时耐受电流 kA/s 20/4
额定短时耐受电流 k 20/25
负荷开关机械寿命 次
额定短时持续时间 S 4
负荷开关电气寿命 次 E3
额定峰值耐受电流 k 50/63
局部放电 PC ≤5
额定短路关合电流（峰
kA 50
断路器单元 值）
额定电流 A 630(1250) 额定短路关合电流次数 次 2
额定短路开断电流 kA 20(25) 机械寿命 次 3000
