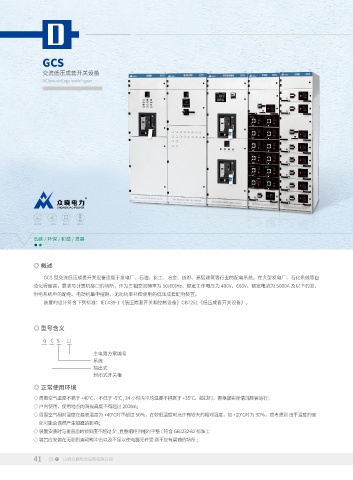

D

GCS
交流低压成套开关设备
AC low voltage switchgear

低碳/环保/和谐/发展

◎ 概述
GCS 型交流低压成套开关设备适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自
动化程度高，要求与计算机接口的场所，作为三相交流频率为 50(60)Hz、额定工作电压为 400V、660V，额定电流为 5000A 及以下的发、
供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。
装置的设计符合下列标准：IEC439-1《低压成套开关和控制设备》GB7251《低压成套开关设备》。

◎ 型号含义
G C S - □

主电路方案编号
系统
抽出式
封闭式开关柜
◎ 正常使用环境

◇ 周围空气温度不高于 +40℃， 不低于 -5℃ , 24 小时内平均温度不得高于 +35℃。超过时，需根据实际情况降容运行；
◇ 户内使用，使用地点的海拔高度不得超过 2000m；
◇ 周围空气相对湿度在最高温度为 +40℃时不超过 50％，在较低温度时允许有较大的相对湿度，如 +20℃时为 90％，应考虑到 由于温度的变
化可能会偶然产生凝露的影响；
◇ 装置安装时与垂直面的倾斜度不超过 5° , 且整组柜列相对平整 ( 符合 GBJ232-82 标准 )；
◇ 装置应安装在无剧烈震动和冲击以及不足以使电器元件受 到不应有腐蚀的场所 ;
