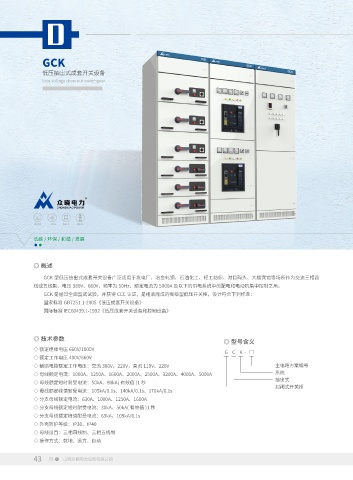

D

GCK
低压抽出式成套开关设备
Low voltage draw out switchgear

低碳/环保/和谐/发展

◎ 概述
GCK 型低压抽出式成套开关设备广泛适用于发电厂、冶金轧钢、石油化工、轻工纺织、港口码头、大楼宾馆等场所作为交流三相四
线或五线制、电压 380V、660V，频率为 50Hz、额定电流为 5000A 及以下的供电系统中的配电和电动机集中控制之用。
GCK 是经过全面型式试验，并获得 CCC 认证，是组装而成的高级型低压开关柜，设计符合下列标准：
国家标准 GB7251.1-2005《低压成套开关设备》
国际标准 IEC60439.1-1992《低压成套开关设备和控制设备》

◎ 技术参数
◎ 型号含义
◇ 额定绝缘电压 660V/1000V
G C K - □
◇ 额定工作电压 400V/660V
◇ 辅助电路额定工作电压：交流 380V、220V，直流 110V、220V 主电路方案编号
系统
◇ 母线额定电流：1000A、1250A、1600A、2000A、2500A、3200A、4000A、5000A
抽出式
◇ 母线额定短时耐受电流：50kA、80kA( 有效值 )1 秒
封闭式开关柜
◇ 母线额定峰值耐受电流：105kA/0.1s、140kA/0.1s、176kA/0.1s
◇ 分支母线额定电流：630A、1000A、1250A、1600A
◇ 分支母线额定短时耐受电流：30kA、50kA( 有效值 )1 秒
◇ 分支母线额定峰值耐受电流：63kA、105kA/0.1s
◇ 外壳防护等级：IP30、IP40
◇ 母线设置：三相四线制、三相五线制
◇ 操作方式：就地、远方、自动
