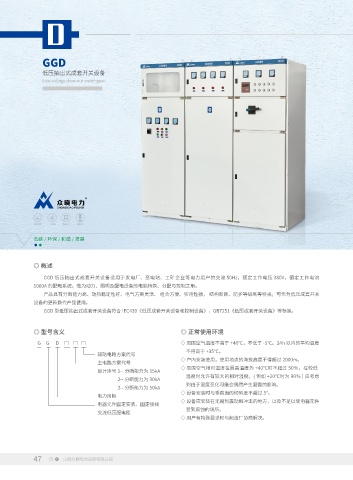

D

GGD
低压抽出式成套开关设备
Low voltage draw out switchgear

低碳/环保/和谐/发展

◎ 概述
GGD 低压抽出式成套开关设备适用于发电厂、变电站、工矿企业等电力用户的交流 50Hz，额定工作电压 380V，额定工作电流
5000A 的配电系统，做为动力、照明及配电设备的电能转换、分配与控制之用。
产品具有分断能力高、动热稳定性好、电气方案灵活、 组合方便、实用性强， 结构新颖、防护等级高等特点。可作为低压成套开关
设备的更新换代产品使用。
GGD 型低压抽出式成套开关设备符合 IEC439《低压成套开关设备和控制设备》，GB7251《低压成套开关设备》等标准。

◎ 型号含义 ◎ 正常使用环境
G G D □ □ □ ◇ 周围空气温度不高于 +40℃，不低于 -5℃。24h 以内的平均温度
不得高于 +35℃。
辅助电路方案代号
◇ 户内安装使用，使用地点的海拔高度不得超过 2000m。
主电路方案代号
◇ 周围空气相对湿度在最高温度为 +40℃时不超过 50％，在较低
设计序号 1-- 分断能力为 15kA
温度时允许有较大的相对湿度。( 例如 +20℃时为 90％ ) 应考虑
2-- 分断能力为 30kA
到由于温度变化可能会偶然产生凝露的影响。
3-- 分断能力为 50kA
◇ 设备安装时与垂直面的倾斜度不超过 5°。
电力用柜
◇ 设备应安装在无剧烈震动和冲击的地方，以及不足以使电器元件
电器元件固定安装、固定接线
受到腐蚀的场所。
交流低压配电柜
◇ 用户有特殊要求时与制造厂协商解决。
