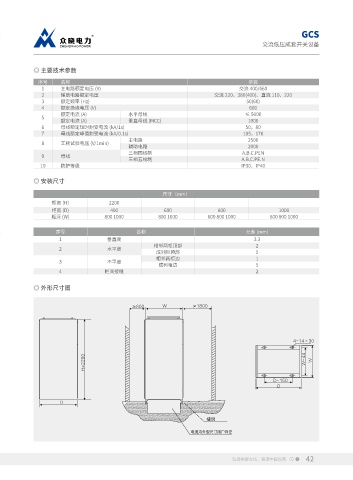

GCS
交流低压成套开关设备

◎ 主要技术参数

序号 名称 参数
1 主电路额定电压 (V) 交流 400/660
2 辅助电路额定电压 交流 220、380(400)、直流 110、220
3 额定频率 (Hz) 50(60)
4 额定绝缘电压 (V) 660
额定电流 (A) 水平母线 ≤ 5000
5
额定电流 (A) 垂直母线 (MCC) 1000
6 母线额定短时耐受电流 (kA/1s) 50，80
7 母线额定峰值耐受电流 (kA/0.1s) 105，176
主电路 2500
8 工频试验电压 (V/1min)
辅助电路 2000
三相四线制 A.B.C.PEN
9 母线
三相五线制 A.B.C.PE.N
10 防护等级 IP30．IP40

◎ 安装尺寸
尺寸（mm）
柜高 (H) 2200
柜宽 (D) 400 600 800 1000
柜深 (W) 800 1000 800 1000 600 800 1000 600 800 1000

序号 名称 允差 (mm)
低碳/环保/和谐/发展 1 垂直度 3.3
相邻两柜顶部 2
2 水平度
成列柜顶部 5
相邻两柜边 1
3 不平度
成列柜边 5
4 柜间接缝 2

◎ 外形尺寸图
