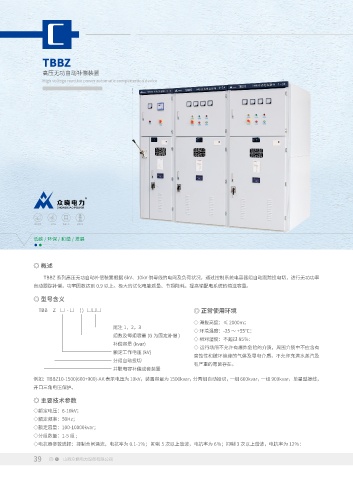

C

TBBZ
高压无功自动补偿装置
High voltage reactive power automatic compensation device

低碳/环保/和谐/发展

◎ 概述
TBBZ 系列高压无功自动补偿装置根据 6kV、10kV 供母线的电网及负荷状况，通过控制系统电容器组自动跟踪投电切，进行无功功率
自动跟踪补偿，功率因数达到 0.9 以上。极大的优化电能质量、节损降耗，提高输配电系统的输送容量。

◎ 型号含义
TBB Z □ - □ ( ) □□□ ◎ 正常使用环境

◇ 海拔高度：≤ 2000m；
尾注 1，2，3
◇ 环境温度：-25 ～ +55℃：
组数及每组容量 (G 为固定补偿 )
◇ 相对湿度：不超过 85％：
补偿容量 (kvar)
◇ 运行场所不允许有爆炸危险的介质，周围介质中不应含有
额定工作电压 (kV)
腐蚀性和破坏绝缘的气体及导电介质，不允许充满水蒸汽及
分组自动投切
有严重的霉菌存在。
并联电容补偿成套装置
例如：TBBZ10-1500(600+900)-AK 表示电压为 10kV， 装置容量为 1500kvar，分两组自动投切，一组 600kvar，一组 900kvar， 单星型接线，
开口三角电压保护。

◎ 主要技术参数
◇额定电压：6-10kV；
◇额定频率：50Hz；
◇额定容量：100-10000kvar；
◇分组数量：1-5 组 ;
◇电抗器参数选择：抑制合闸涌流，电抗率为 0.1-1％； 抑制 5 次以上谐波，电抗率为 6％；抑制 3 次以上谐波，电抗率为 12％：
