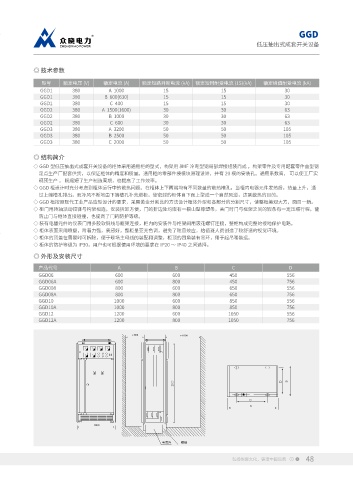

GGD
低压抽出式成套开关设备

◎ 技术参数

型号 额定电压 (V) 额定电流 (A) 额定短路开断电流 (kA) 额定短时耐受电流 (1S)(kA) 额定峰值耐受电流 (kA)
GGD1 380 A 1000 15 15 30
GGD1 380 B 600(630) 15 15 30
GGD1 380 C 400 15 15 30
GGD2 380 A 1500(1600) 30 30 63
GGD2 380 B 1000 30 30 63
GGD2 380 C 600 30 30 63
GGD3 380 A 3200 50 50 105
GGD3 380 B 2500 50 50 105
GGD3 380 C 2000 50 50 105

◎ 结构简介
◇ GGD 型低压抽出式成套开关设备的柜体采用通用柜的型式，构架用 8MF 冷弯型钢局部焊接组装而成 ，构架零件及专用配套零件由型钢
定点生产厂配套供货，以保证柜体的精度和质量。通用柜的零部件按模块原理设计，并有 20 模的安装孔。通用系数高， 可以使工厂实
现预生产 ， 既缩短了生产制造周期，也提高了工作效率。
◇ GGD 柜设计时充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通
过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上型成一个自然风道，达到散热的目的。
◇ GGD 柜按照现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体外型和各部分的分割尺寸，使整柜美观大方，面目一新。
◇ 柜门用转轴活动铰链与构架相连，安装拆卸方便，门的折边处均嵌有一根山型橡塑条，关门时门与框架之间的嵌条有一定压缩行程，能
防止门与柜体直接碰撞，也提高了门的防护等级。
◇ 装有电器元件的仪表门用多股软铜线与框架连接，柜内的安装件与柜架间用滚花螺钉连接，整柜构成完整的接地保护电路。
◇ 柜体表面采用喷塑，附着力强，质感好，整柜呈亚光色调，避免了眩目效应，给值班人员创造了较舒适的视觉环境。
低碳/环保/和谐/发展 ◇ 柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。
◇ 柜体的防护等级为 IP30，用户也可根据使用环境的要求在 IP20 ～ IP40 之间选择。

◎ 外形及安装尺寸
产品代号 A B C D
GGD06 600 600 450 556
GGD06A 600 800 450 756
GGD008 800 600 650 556
GGD08A 800 800 650 756
GGD10 1000 600 850 556
GGD10A 1000 800 850 756
GGD12 1200 600 1050 556
GGD12A 1200 800 1050 756
