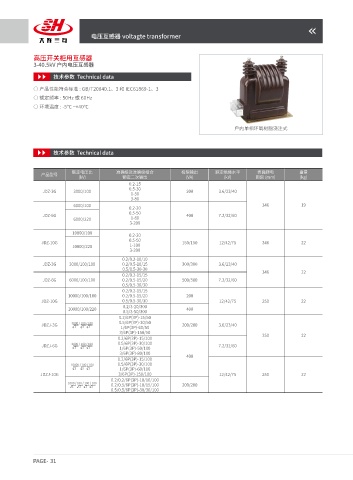

电压互感器 voltagte transformer

高压开关柜用互感器
3-40.5kV 户内电压互感器

技术参数 Technical data
○ 产品性能符合标准 : GB/T20840.1、3 和 IEC61869-1、3
○ 额定频率 : 50Hz 或 60Hz
○ 环境温度 : -5℃ ~+40℃

户内单相环氧树脂浇注式

技术参数 Technical data

额定电压比 准确级及准确级组合 极限输出 额定绝缘水平 表面爬电 重量
产品型号
(kV) 额定二次输出 (VA) (kV) 距离 (mm) (kg)
0.2-15
0.5-30
JDZ-3G 3000/100 200 3.6/23/40
1-50
3-80
6000/100 346 19
0.2-20
0.5-50
JDZ-6G 400 7.2/32/60
6000/220 1-80
3-200
10000/100
0.2-20
0.5-50
JDZ-10G 150/150 12/42/75 346 22
10000/220 1-100
3-200
0.2/0.2-10/10
JDZ-3G 3000/100/100 0.2/0.5-10/15 300/300 3.6/23/40
0.5/0.5-30-30
346 22
0.2/0.2-15/15
JDZ-6G 6000/100/100 0.2/0.5-15/20 500/500 7.2/32/60
0.5/0.5-30/30
0.2/0.2-15/15
10000/100/100 0.2/0.5-15/20 200
JDZ-10G 0.5/0.5-30/30 12/42/75 250 22
0.2/3-20/300
10000/100/220 400
0.5/3-50/300
0.2/6P(3P)-15/50
3000 / 100 / 100 0.5/6P(3P)-30/50
JDZJ-3G 200/200 3.6/23/40
3 3 3 1/6P(3P)-60/50
3/6P(3P)-150/50
250 22
0.2/6P(3P)-15/100
6000 / 100 / 100 0.5/6P(3P)-30/100
JDZJ-6G 7.2/32/60
3 3 3 1/6P(3P)-50/100
3/6P(3P)-80/100
400
0.2/6P(3P)-15/100
10000 / 100 / 100 0.5/6P(3P)-30/100
3 3 3 1/6P(3P)-60/100
JDZJ-10G 3/6P(3P)-150/100 12/42/75 250 22
0.2/0.2/6P(3P)-10/10/100
1000 / 100 / 100 / 100 0.2/0.5/6P(3P)-10/15/100 200/200
3 3 3 3
0.5/0.5/6P(3P)-30/30/100
