JDZ-3、6、10 JDZJ-3、6、10
                               电压互感器 voltagte transformer



           高压开关柜用互感器
           3-40.5kV 户内电压互感器

           户内单相环氧树脂浇注式

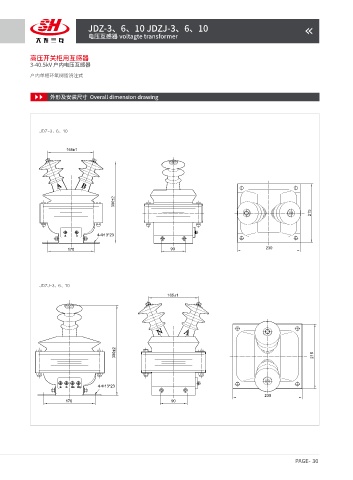

                  外形及安装尺寸  Overall dimension drawing





              JDZ-3、6、10


                       165±1








                                        300±2

                                                                                                          215



                                  4-Φ13*23

                        170                                90                              230






              JDZJ-3、6、10
                                                         165±1









                                        300±2                                                              215






                                  4-Φ13*23
                                                                                          230
                       170                                 90
