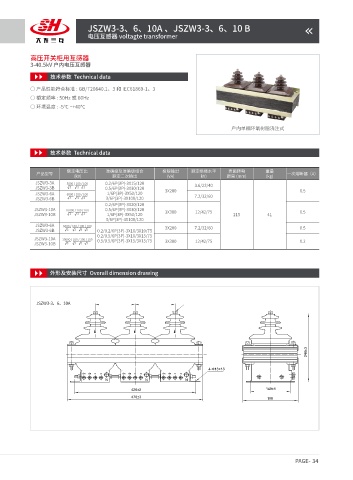

JSZW3-3、6、10A 、JSZW3-3、6、10 B
电压互感器 voltagte transformer

高压开关柜用互感器
3-40.5kV 户内电压互感器

技术参数 Technical data
○ 产品性能符合标准 : GB/T20840.1、3 和 IEC61869-1、3
○ 额定频率 : 50Hz 或 60Hz
○ 环境温度 : -5℃ ~+40℃

户内单相环氧树脂浇注式

技术参数 Technical data

额定电压比 准确级及准确级组合 极限输出 额定绝缘水平 表面爬电 重量
产品型号 一次熔断器（A）
(kV) 额定二次输出 (VA) kV) 距离 (mm) (kg)
JSZW3-3A 3000 / 100 / 100 0.2/6P(3P)-3X15/120 3.6/23/40
JSZW3-3B 3 3 3 0.5/6P(3P)-3X30/120
3X200 0.5
JSZW3-6A 6000 / 100 / 100 1/6P(3P)-3X50/120 7.2/32/60
JSZW3-6B 3 3 3 3/6P(3P)-3X100/120
0.2/6P(3P)-3X20/120
JSZW3-10A 10000 / 100 / 100 0.5/6P(3P)-3X30/120 3X300 12/42/75 0.5
JSZW3-10B 3 3 3 1/6P(3P)-3X50/120 215 41
3/6P(3P)-3X100/120
JSZW3-6A 6000 / 100 / 100 / 100
JSZW3-6B 3 3 3 3 0.2/0.2/6P(3P)-3X10/3X10/75 3X200 7.2/32/60 0.5
0.2/0.5/6P(3P)-3X10/3X15/75
JSZW3-10A 10000 / 100 / 100 / 100 0.5/0.5/6P(3P)-3X15/3X15/75 3X300 12/42/75 0.2
JSZW3-10B 3 3 3 3

外形及安装尺寸 Overall dimension drawing

140 140 M8
JSZW3-3、6、10A

240±3

4-Φ13×18
dn da n a dn da n a dn da n a
N N N

426±2 140±1
476±3 198
