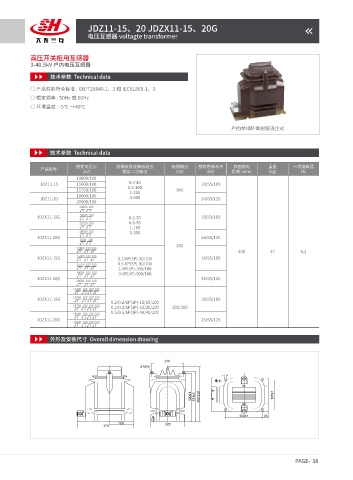

JDZ11-15、20 JDZX11-15、20G
电压互感器 voltagte transformer

高压开关柜用互感器
3-40.5kV 户内电压互感器

技术参数 Technical data
○ 产品性能符合标准 : GB/T20840.1、3 和 IEC61869-1、3
○ 额定频率 : 50Hz 或 60Hz
○ 环境温度 : -5℃ ~+40℃

户内单相环氧树脂浇注式

技术参数 Technical data

额定电压比 准确级及准确级组合 极限输出 额定绝缘水平 表面爬电 重量 一次熔断器
产品型号
(kV) 额定二次输出 (VA) (kV) 距离 (mm) (kg) （A）
13800/100
0.2-40
JDZ11-15 15000/100 18/55/105
0.5-100
15750/100 800
1-250
18000/100
JDZ11-20 3-500 24/65/125
20000/100
13800 100
3 3
15000 100
JDZX11-15G 0.2-30 18/55/105
3 3
15750 100 0.5-90
3 3 1-180
18000 100 3-300
3 3
JDZX11-20G 24/65/125
2000 100
3 3
600
13800 100 100
3 3 3 490 47 0.2
15000 100 100
JDZX11-15G 0.2/6P(3P)-30/100 18/55/105
3 3 3
15750 100 100 0.5-6P(3P)-90/100
3 3 3 1-6P(3P)-180/100
18000 100 100 3-6P(3P)-300/100
3 3 3
JDZX11-20G 24/65/125
20000 100 100
3 3 3
13800 100 100 100
3 3 3 3
15000 100 100 100
JDZX11-15G 18/55/105
3 3 3 3
0.2/0.2/6P(3P)-15/15/100
15750 100 100 100 0.2/0.2/6P(3P)-15/20/100 300/300
3 3 3 3
0.5/0.5/6P(3P)-40/40/100
18000 100 100 100
3 3 3 3
JDZX11-20G 25/65/125
20000 100 100 100
3 3 3 3
外形及安装尺寸 Overall dimension drawing
210
2-M10
320±1 331±2 362.5±2 195±1
250±1 35
160 225
375
