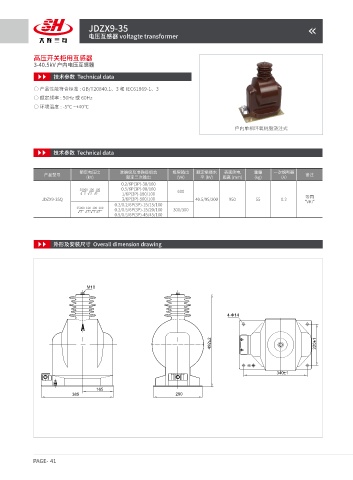

JDZX9-35
电压互感器 voltagte transformer

高压开关柜用互感器
3-40.5kV 户内电压互感器

技术参数 Technical data
○ 产品性能符合标准 : GB/T20840.1、3 和 IEC61869-1、3
○ 额定频率 : 50Hz 或 60Hz
○ 环境温度 : -5℃ ~+40℃

户内单相环氧树脂浇注式

技术参数 Technical data

额定电压比 准确级及准确级组合 极限输出 额定绝缘水 表面爬电 重量 一次熔断器
产品型号 备注
(kV) 额定二次输出 (VA) 平 (kV) 距离 (mm) (kg) （A）
0.2/6P(3P)-30/100
35000 100 100 0.5/6P(3P)-90/100 600
3 3 3 1/6P(3P)-180/100
等同
JDZX9-35Q 3/6P(3P)-500/100 40.5/95/200 950 55 0.2
“VKI”
0.2/0.2/6P(3P)-15/15/100
35000 100 100 100 0.2/0.5/6P(3P)-15/20/100 300/300
3 3 3 3
0.5/0.5/6P(3P)-45/45/100

外形及安装尺寸 Overall dimension drawing

M10

4-Φ14

492±2 220±1

340±1

165
385 260
