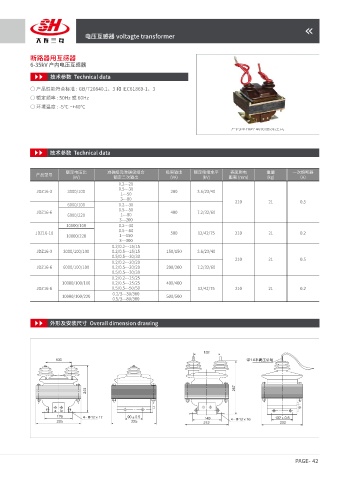

电压互感器 voltagte transformer

断路器用互感器
6-35kV 户内电压互感器

技术参数 Technical data
○ 产品性能符合标准 : GB/T20840.1、3 和 IEC61869-1、3
○ 额定频率 : 50Hz 或 60Hz
○ 环境温度 : -5℃ ~+40℃

户内单相环氧树脂浇注式

技术参数 Technical data

额定电压比 准确级及准确级组合 极限输出 额定绝缘水平 表面爬电 重量 一次熔断器
产品型号
(kV) 额定二次输出 (VA) (kV) 距离 (mm) (kg) （A）
0.2---20
0.5---30
JDZ16-3 3000/100 200 3.6/23/40
1---50
3---80
210 21 0.5
6000/100 0.2---30
0.5---50
JDZ16-6 400 7.2/32/60
6000/220 1---80
3---200
10000/100 0.2---30
0.5---80
JDZ16-10 500 12/42/75 210 21 0.2
10000/220 1---150
3---300
0.2/0.2---15/15
JDZ16-3 3000/100/100 0.2/0.5---15/15 150/150 3.6/23/40
0.5/0.5---30/30
210 21 0.5
0.2/0.2---20/20
JDZ16-6 6000/100/100 0.2/0.5---20/20 200/200 7.2/32/60
0.5/0.5---30/30
0.2/0.2---25/25
10000/100/100 0.2/0.5---25/25 400/400
JDZ16-6 0.5/0.5---50/50 12/42/75 210 21 0.2
0.2/3---30/300
10000/100/220 500/500
0.5/3---80/300
外形及安装尺寸 Overall dimension drawing

PAGE- 42
