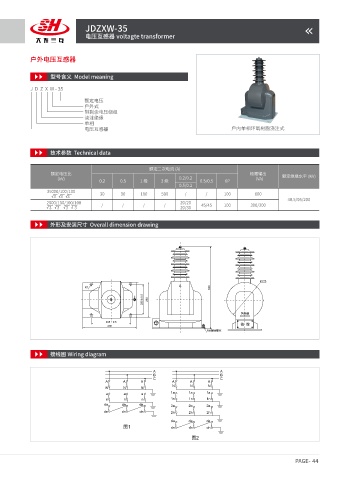

P. 55
JDZXW-35
电压互感器 voltagte transformer
户外电压互感器
型号含义 Model meaning
J D Z X W - 35
额定电压
户外式
带剩余电压绕组
浇注绝缘
单相
电压互感器 户内单相环氧树脂浇注式
技术参数 Technical data
额定二次电流 (A)
额定电压比 极限输出 额定绝缘水平 (KV)
(kV) 0.2/0.2 （VA)
0.2 0.5 1级 3级 0.5/0.5 6P
0.5/0.2
35000/100/100
30 90 180 500 / / 100 600
3 3 3
40.5/95/200
2000/100/100/100 20/20
/ / / / 45/45 100 300/300
3 3 3 3 20/30
外形及安装尺寸 Overall dimension drawing
接线图 Wiring diagram
PAGE- 44
