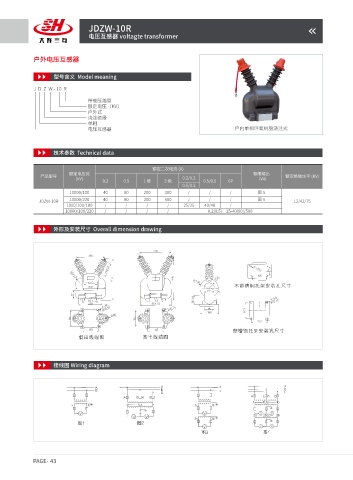

Page 54 - 大连三互互感器有限公司

JDZW-10R
电压互感器 voltagte transformer

户外电压互感器

型号含义 Model meaning
J D Z W - 10 R

带高压熔管
额定电压（KV）
户外式
浇注绝缘
单相
电压互感器 户内单相环氧树脂浇注式

技术参数 Technical data

额定二次电流 (A)
额定电压比 极限输出
产品型号 额定绝缘水平 (KV)
(kV) 0.2/0.2 （VA)
0.2 0.5 1级 3级 0.5/0.5 6P
0.5/0.2
10000/100 40 80 200 300 / / / 图5
10000/220 40 80 200 600 / / / 图6
JDZW-10R 12/42/75
1000/100/100 / / / / 25/25 40/40 /
10000/100/220 / / / / 0.2(0.5)、25-40(80)/500

外形及安装尺寸 Overall dimension drawing

接线图 Wiring diagram

PAGE- 43
