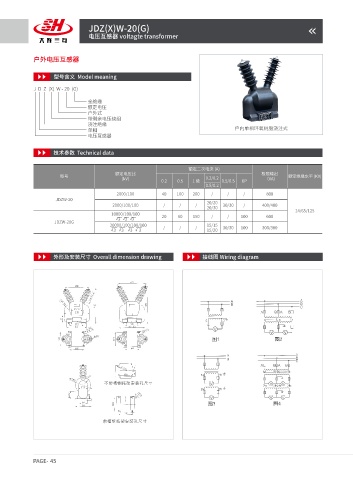

JDZ(X)W-20(G)
电压互感器 voltagte transformer

户外电压互感器

型号含义 Model meaning
J D Z (X) W - 20 (G)

全绝缘
额定电压
户外式
带剩余电压绕组
浇注绝缘
户内单相环氧树脂浇注式
单相
电压互感器

技术参数 Technical data

额定二次电流 (A)
额定电压比 极限输出
型号 额定绝缘水平 (KV)
(kV) 0.2/0.2 （VA)
0.2 0.5 1级 0.5/0.5 6P
0.5/0.2
2000/100 40 100 200 / / / 800
JDZW-20
20/20
2000/100/100 / / / 30/30 / 400/400
20/30
24/65/125
10000/100/100
20 60 150 / / 100 600
3 3 3
JDZW-20G
20000/100/100/100 15/15
/ / / 30/30 100 300/300
3 3 3 3 15/20
外形及安装尺寸 Overall dimension drawing 接线图 Wiring diagram

PAGE- 45
