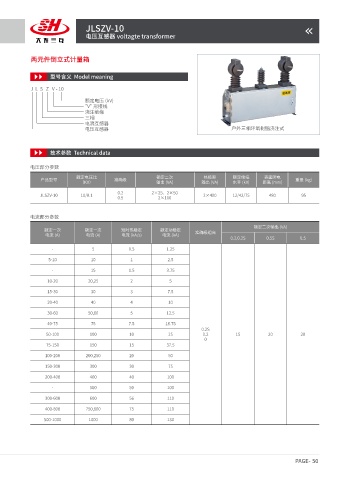

JLSZV-10
电压互感器 voltagte transformer

两元件倒立式计量箱

型号含义 Model meaning
J L S Z V - 10

额定电压 (kV)
"V" 形接线
浇注绝缘
三相
电流互感器
电压互感器 户外三相环氧树脂浇注式

技术参数 Technical data

电压部分参数
额定电压比 额定二次 热极限 额定绝缘 表面爬电
产品型号 准确级 重量 (kg)
（KV） 输出 (VA) 输出 (VA) 水平 (kV) 距离 (mm)
0.2 2×25、2×50
JLSZV-10 10/0.1 2×400 12/42/75 480 95
0.5 2×100

电流部分参数

额定二次输出 (VA)
额定一次 额定一次 短时热稳定 额定动稳定
准确级组合
电流 (A) 电流 (A) 电流 (kA/s) 电流 (kA)
0.2,0.2S 0.5S 0.5
- 5 0.5 1.25
5-10 10 1 2.5

- 15 1.5 3.75
10-20 20,25 2 5
15-30 30 3 7.5
20-40 40 4 10

30-60 50,60 5 12.5
40-75 75 7.5 18.75
0.2S
50-100 100 10 25 0.2 15 20 20
0
75-150 150 15 37.5

100-200 200,250 20 50
150-300 300 30 75
200-400 400 40 100
- 500 50 100

300-600 600 56 110
400-800 750,800 75 110
500-1000 1000 80 130
