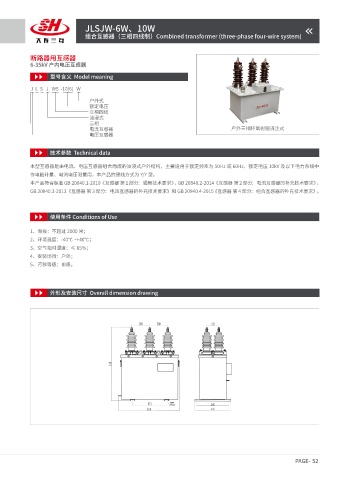

JLSJW-6W、10W
组合互感器（三相四线制）Combined transformer (three-phase four-wire system)
断路器用互感器
6-35kV 户内电压互感器
型号含义 Model meaning
J L S J WS -10(6) W
户外式
额定电压
三相四线
油浸式
三相
电流互感器 户外三相环氧树脂浇注式
电压互感器
技术参数 Technical data
本型互感器是由电流、电压互感器组合而成的油浸式户外结构，主要适用于额定频率为 50Hz 或 60Hz，额定电压 10kV 及以下电力系统中
作电能计量、电流电压测量用，本产品的接线方式为 Y/Y 型。
本产品符合标准 GB 20840.1-2010 《互感器 第 1 部分： 通用技术要求》、GB 20840.2-2014 《互感器 第 2 部分： 电流互感器的补充技术要求》、
GB 20840.3-2013 《互感器 第 3 部分： 电压互感器的补充技术要求》 和 GB 20840.4-2015《互感器 第 4 部分： 组合互感器的补充技术要求》。
使用条件 Conditions of Use
1、海拔：不超过 2000 米；
2、环境温度：-40℃ ~+40℃；
3、空气相对湿度：≤ 85%；
4、安装场所：户外；
5、污秽等级：Ⅲ级。
外形及安装尺寸 Overall dimension drawing
