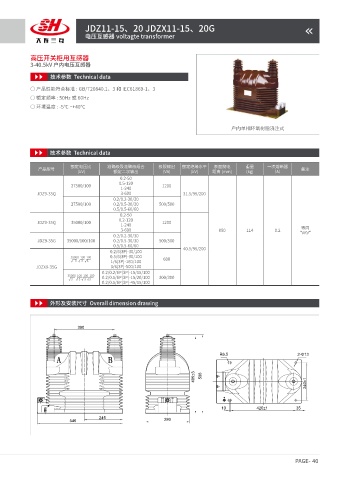

JDZ11-15、20 JDZX11-15、20G
电压互感器 voltagte transformer

高压开关柜用互感器
3-40.5kV 户内电压互感器

技术参数 Technical data
○ 产品性能符合标准 : GB/T20840.1、3 和 IEC61869-1、3
○ 额定频率 : 50Hz 或 60Hz
○ 环境温度 : -5℃ ~+40℃

户内单相环氧树脂浇注式

技术参数 Technical data

额定电压比 准确级及准确级组合 极限输出 额定绝缘水平 表面爬电 重量 一次熔断器
产品型号 备注
(kV) 额定二次输出 (VA) (kV) 距离 (mm) (kg) （A）
0.2-50
0.5-120
27500/100 1200
1-240
JDZ9-35Q 3-600 31.5/95/200
0.2/0.2-30/30
27500/100 0.2/0.5-30/30 500/500
0.5/0.5-60/60
0.2-50
0.2-120
JDZ9-35Q 35000/100 1200
1-240
等同
3-600 850 114 0.2
“VKV”
0.2/0.2-30/30
JDZ9-35G 35000/100/100 0.2/0.5-30/30 500/500
0.5/0.5-60/60
40.5/95/200
0.2/6(3P)-30/100
35000 100 100 0.5/6(3P)-90/100 600
3 3 3 1/6(3P)-180/100
JDZX9-35G 3/6(3P)-500/100
0.2/0.2/6P(3P)-15/15/100
35000 100 100 100 0.2/0.5/6P(3P)-15/20/100 300/300
3 3 3 3
0.2/0.5/6P(3P)-45/15/100
外形及安装尺寸 Overall dimension drawing

390

R6.5 2-Φ13

495±3 506
240±1

10 420±1 35
245
546 280
