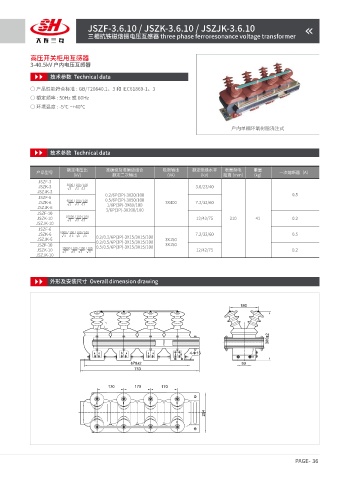

JSZF-3.6.10 / JSZK-3.6.10 / JSZJK-3.6.10
三相抗铁磁谐振电压互感器 three phase ferroresonance voltage transformer

高压开关柜用互感器
3-40.5kV 户内电压互感器

技术参数 Technical data
○ 产品性能符合标准 : GB/T20840.1、3 和 IEC61869-1、3
○ 额定频率 : 50Hz 或 60Hz
○ 环境温度 : -5℃ ~+40℃

户内单相环氧树脂浇注式

技术参数 Technical data

额定电压比 准确级及准确级组合 极限输出 额定绝缘水平 表面爬电 重量
产品型号 一次熔断器（A）
(kV) 额定二次输出 (VA) (kV) 距离 (mm) (kg)
JSZF-3
3000 / 100 / 100
JSZK-3 3.6/23/40
3 3 3
JSZJK-3
0.2/6P(3P)-3X20/100 0.5
JSZF-6
6000 / 100 / 100 0.5/6P(3P)-3X50/100
JSZK-6 3X400 7.2/32/60
3 3 3 1/6P(3P)-3X80/100
JSZJK-6
3/6P(3P)-3X200/100
JSZF-10
10000 / 100 / 100
JSZK-10 12/42/75 310 41 0.2
3 3 3
JSZJK-10
JSZF-6
6000 / 100 / 100 / 100
JSZK-6 7.2/32/60 0.5
3 3 3 3 0.2/0.2/6P(3P)-3X15/3X15/100
JSZJK-6 3X150
0.2/0.5/6P(3P)-3X15/3X15/100
JSZF-10 3X150
10000 / 100 / 100 / 100 0.5/0.5/6P(3P)-3X15/3X15/100
JSZK-10 12/42/75 0.2
3 3 3 3
JSZJK-10
外形及安装尺寸 Overall dimension drawing
180
380±2

4-Φ13
670±2 90
753

170 170 170

254

PAGE- 36
