JDZC-3、6、10
电压互感器 voltagte transformer

高压开关柜用互感器
3-40.5kV 户内电压互感器

技术参数 Technical data
○ 产品性能符合标准 : GB/T20840.1、3 和 IEC61869-1、3
○ 额定频率 : 50Hz 或 60Hz
○ 环境温度 : -5℃ ~+40℃

户内单相环氧树脂浇注式

技术参数 Technical data

额定电压比 准确级及准确级组合 极限输出 额定绝缘水平 表面爬电 重量
产品型号
(kV) 额定二次输出 (VA) (kV) 距离 (mm) (kg)
JDZC-3 3/0.22 3.6/23/40
JDZC-6 6/0.22 3---600 1000 7.2/32/60
JDZC-10 10/0.22 12/42/75
250 32
JDZC-3 3/0.1/0.22 3.6/23/40
0.2/3---30/500
JDZC-6 6/0.1/0.22 300/1000 7.2/32/60
0.5/3---80/500
JDZC-10 10/0.1/0.22 12/42/75

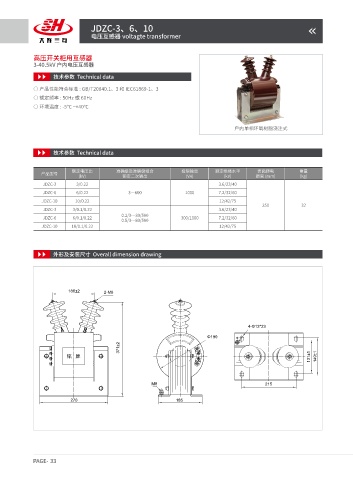

外形及安装尺寸 Overall dimension drawing

180±2 2-M8

4-Φ13*23
Φ190
371±2
131±1 149±1

M8 215

270 185
