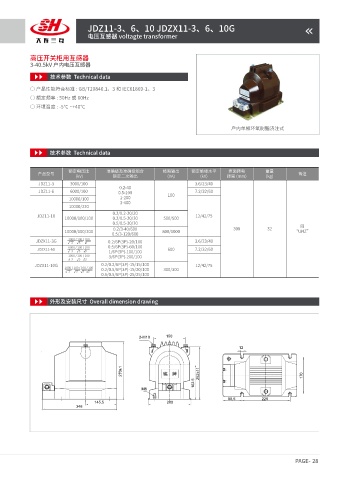

JDZ11-3、6、10 JDZX11-3、6、10G
电压互感器 voltagte transformer

高压开关柜用互感器
3-40.5kV 户内电压互感器

技术参数 Technical data
○ 产品性能符合标准 : GB/T20840.1、3 和 IEC61869-1、3
○ 额定频率 : 50Hz 或 60Hz
○ 环境温度 : -5℃ ~+40℃

户内单相环氧树脂浇注式

技术参数 Technical data

额定电压比 准确级及准确级组合 极限输出 额定绝缘水平 表面爬电 重量
产品型号 备注
(kV) 额定二次输出 (VA) (kV) 距离 (mm) (kg)
JDZ11-3 3000/100 3.6/23/40
0.2-40
JDZ11-6 6000/100 0.5-100 7.2/32/60
100
10000/100 1-200
3-400
10000/220
0.2/0.2-20/20
JDZ11-10 12/42/75
10000/100/100 0.2/0.5-20/30 500/500
0.5/0.5-30/30
同
0.2/3-40/600 300 32
10000/100/200 800/1000 “UNZ”
0.5/3-120/600
3000 / 100 / 100
JDZX11-3G 0.2/6P(3P)-20/100 3.6/23/40
3 3 3
6000 / 100 / 100 0.5/6P(3P)-60/100
JDZX11-6G 600 7.2/32/60
3 3 3 1/6P(3P)-100/100
1000 / 100 / 100 3/6P(3P)-200/100
3 3 3
JDZX11-10G 0.2/0.2/6P(3P)-15/15/100 12/42/75
1000 / 100 / 100 / 100 0.2/0.5/6P(3P)-15/20/100 300/300
3 3 3 3
0.5/0.5/6P(3P)-25/25/100
外形及安装尺寸 Overall dimension drawing

2-M10 150

12

270±1 252±11 170

162.5
M8
88.5 225
145.5 200
346
