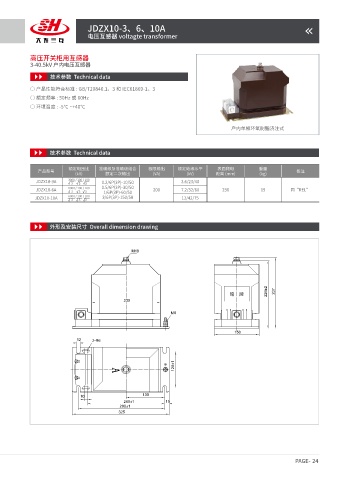

JDZX10-3、6、10A
电压互感器 voltagte transformer

高压开关柜用互感器
3-40.5kV 户内电压互感器

技术参数 Technical data
○ 产品性能符合标准 : GB/T20840.1、3 和 IEC61869-1、3
○ 额定频率 : 50Hz 或 60Hz
○ 环境温度 : -5℃ ~+40℃

户内单相环氧树脂浇注式

技术参数 Technical data

额定电压比 准确级及准确级组合 极限输出 额定绝缘水平 表面爬电 重量
产品型号 备注
(kV) 额定二次输出 (VA) (kV) 距离 (mm) (kg)
3000 / 100 / 100
JDZX10-3A 0.2/6P(3P)-10/50 3.6/23/40
3 3 3
6000 / 100 / 100 0.5/6P(3P)-30/50
JDZX10-6A 200 7.2/32/60 230 19 同“REL”
3 3 3 1/6P(3P)-60/50
6000 / 100 / 100
JDZX10-10A 3/6P(3P)-150/50 12/42/75
3 3 3
外形及安装尺寸 Overall dimension drawing

M10

226±2 237

230
M8

150
12 2-R6

120±1

10 130
260±1 15
290±1
325

PAGE- 24
