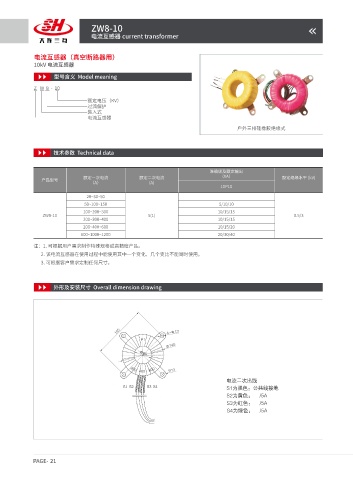

Page 32 - 大连三互互感器有限公司

ZW8-10
电流互感器 current transformer

电流互感器（真空断路器用）
10kV 电流互感器

型号含义 Model meaning
Z W 8 - 10

额定电压（KV）
过流保护
装入式
电流互感器

户外三相硅橡胶绝缘式

技术参数 Technical data

准确级及额定输出
额定一次电流 额定二次电流 （VA） 额定绝缘水平 (kV)
产品型号
（A） (A)
10P10
20~30~50
50~100~150 5/10/10
100~200~300 10/15/15
ZW8-10 5(1) 0.5/3
200~300~400 10/15/15
200~400~600 10/15/20
600~1000~1200 20/30/40

注：1. 可根据用户需求制作特殊规格或高精度产品。
2. 该电流互感器在使用过程中能使用其中一个变化，几个变比不能同时使用。
3. 可根据客户需求定制任何尺寸。

外形及安装尺寸 Overall dimension drawing

PAGE- 21
