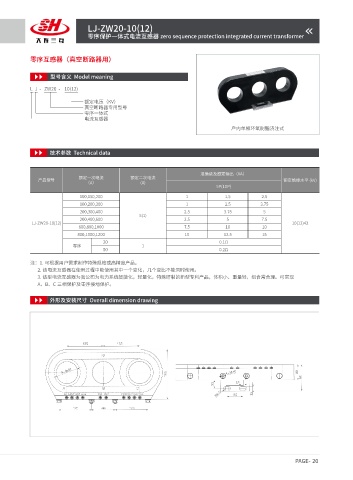

LJ-ZW20-10(12)
零序保护一体式电流互感器 zero sequence protection integrated current transformer

零序互感器（真空断路器用）

型号含义 Model meaning
L J - ZW20 - 10(12)

额定电压（KV）
真空断路器专用型号
零序一体式
电流互感器
户内单相环氧树脂浇注式

技术参数 Technical data

准确级及额定输出（VA）
额定一次电流 额定二次电流
产品型号 额定绝缘水平 (kV)
（A） (A)
5P(10P)
100,150,200 1 1.5 2.5
100,200,300 1 2.5 3.75
200,300,400 2.5 3.75 5
5(1)
200,400,600 2.5 5 7.5
LJ-ZW20-10(12) 10(12)42
600,800,1000 7.5 10 10
800,1000,1200 10 12.5 15
20 0.1Ω
零序 1
50 0.2Ω
注：1. 可根据用户需求制作特殊规格或高精度产品。
2. 该电流互感器在使用过程中能使用其中一个变化，几个变比不能同时使用。
3. 该型电流互感器为我公司为电力系统智能化，轻量化，特殊研制的新型专利产品，体积小、重量轻，组合常合理。可实现
A、B、C 三相保护及零序接地保护。

外形及安装尺寸 Overall dimension drawing
