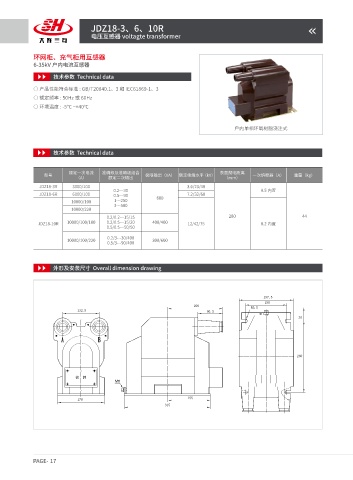

JDZ18-3、6、10R
电压互感器 voltagte transformer

环网柜、充气柜用互感器
6-35kV 户内电流互感器

技术参数 Technical data
○ 产品性能符合标准 : GB/T20840.1、3 和 IEC61869-1、3
○ 额定频率 : 50Hz 或 60Hz
○ 环境温度 : -5℃ ~+40℃

户内单相环氧树脂浇注式

技术参数 Technical data

额定一次电流 准确级及准确级组合 表面爬电距离
型号 极限输出（VA） 额定绝缘水平（kV） 一次熔断器（A） 重量（kg）
（A） 额定二次输出 （mm）
JDZ18-3R 3000/100 3.6/23/40
0.2---30 0.5 内置
JDZ18-6R 6000/100 7.2/32/60
0.5---90 600
1---250
10000/100
3---500
10000/220
0.2/0.2---15/15 280 44
10000/100/100 0.2/0.5---15/20 400/400
JDZ18-10R 12/42/75 0.2 内置
0.5/0.5---50/50
0.2/3---30/400
10000/100/220 300/600
0.5/3---90/400

外形及安装尺寸 Overall dimension drawing

197.5
150
200 R6.5
132.5 90.5
30

260

铭 牌
M8

170 155
315
