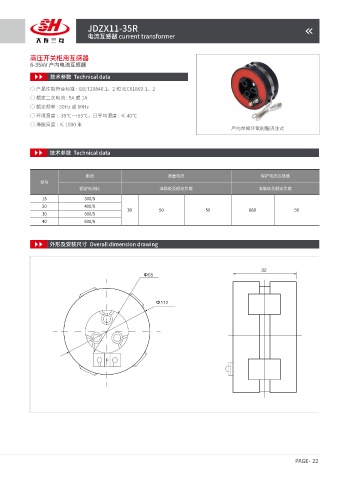

Page 33 - 大连三互互感器有限公司
P. 33
JDZX11-35R
电流互感器 current transformer
高压开关柜用互感器
6-35kV 户内电流互感器
技术参数 Technical data
○ 产品性能符合标准 : GB/T20840.1、2 和 IEC61869-1、2
○ 额定二次电流 : 5A 或 1A
○ 额定频率 : 50Hz 或 60Hz
○ 环境温度 : -35℃ ~+55℃，日平均温度 : ≤ 40℃
○ 海拔高度 : ≤ 1000 米
户内单相环氧树脂浇注式
技术参数 Technical data
用途 测量电流 保护电流互感器
型号
额定电流比 准确级及额定负载 准确级及额定负载
15 300/5
20 400/5
30 50 50 880 50
30 500/5
40 600/5
外形及安装尺寸 Overall dimension drawing
PAGE- 22
