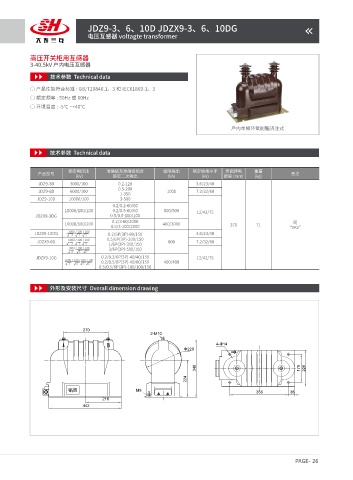

JDZ9-3、6、10D JDZX9-3、6、10DG
电压互感器 voltagte transformer

高压开关柜用互感器
3-40.5kV 户内电压互感器

技术参数 Technical data
○ 产品性能符合标准 : GB/T20840.1、3 和 IEC61869-1、3
○ 额定频率 : 50Hz 或 60Hz
○ 环境温度 : -5℃ ~+40℃

户内单相环氧树脂浇注式

技术参数 Technical data

额定电压比 准确级及准确级组合 极限输出 额定绝缘水平 表面爬电 重量
产品型号 备注
(kV) 额定二次输出 (VA) (kV) 距离 (mm) (kg)
JDZ9-3D 3000/100 0.2-120 3.6/23/40
0.5-200
JDZ9-6D 6000/100 1000 7.2/32/60
1-350
JDZ9-10D 10000/100 3-500
0.2/0.2-60/60
10000/100/100 0.2/0.5-60/60 500/500
12/42/75
JDZX9-3DG 0.5/0.5-100/100
0.2/3-60/2000 同
10000/100/200 400/3000 370 71
0.5/3-100/2000 “VKV”
3000 / 100 / 100
JDZX9-10DG 0.2/6P(3P)-80/150 3.6/23/40
3 3 3
6000 / 100 / 100 0.5/6P(3P)-200/150
JDZX9-6G 800 7.2/32/60
3 3 3 1/6P(3P)-350/150
1000 / 100 / 100 3/6P(3P)-500/150
3 3 3
JDZX9-10G 0.2/0.2/6P(3P)-40/40/150 12/42/75
1000 / 100 / 100 / 100 0.2/0.5/6P(3P)-40/60/150 400/400
3 3 3 3
0.5/0.5/6P(3P)-100/100/150
外形及安装尺寸 Overall dimension drawing

270
2-M10
4-Φ14
Φ220

348 170 220
224

M8 356 38
216
442
