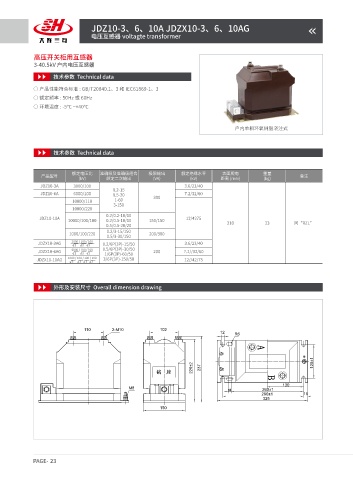

JDZ10-3、6、10A JDZX10-3、6、10AG
电压互感器 voltagte transformer

高压开关柜用互感器
3-40.5kV 户内电压互感器

技术参数 Technical data
○ 产品性能符合标准 : GB/T20840.1、3 和 IEC61869-1、3
○ 额定频率 : 50Hz 或 60Hz
○ 环境温度 : -5℃ ~+40℃

户内单相环氧树脂浇注式

技术参数 Technical data

额定电压比 准确级及准确级组合 极限输出 额定绝缘水平 表面爬电 重量
产品型号 备注
(kV) 额定二次输出 (VA) (kV) 距离 (mm) (kg)
JDZ10-3A 3000/100 3.6/23/40
0.2-15
JDZ10-6A 6000/100 7.2/32/60
0.5-30
300
10000/110 1-60
3-150
10000/220
0.2/0.2-10/10
JDZ10-10A 12/4275
10000/100/100 0.2/0.5-10/10 150/150
210 23 同“RZL”
0.5/0.5-20/20
0.2/3-15/150
1000/100/220 200/300
0.5/3-30/150
3000 / 100 / 100
JDZX10-3AG 0.2/6P(3P)-15/50 3.6/23/40
3 3 3
6000 / 100 / 100 0.5/6P(3P)-30/50
JDZX10-6AG 200 7.2//32/60
3 3 3 1/6P(3P)-60/50
1000 / 100 / 100 / 100
JDZX10-10AG 3/6P(3P)-150/50 12//42/75
3 3 3 3
外形及安装尺寸 Overall dimension drawing

110 2-M10 102
12 R6

226±2 237 120±1

130
M8 260±1
290±1 15
325
150
