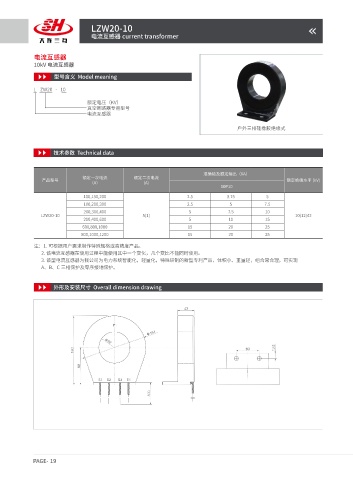

Page 30 - 大连三互互感器有限公司
P. 30

LZW20-10
                                电流互感器 current transformer



            电流互感器
            10kV 电流互感器

                   型号含义  Model meaning

            L    ZW20   -   10
                              额定电压(KV)
                              真空断路器专用型号
                              电流互感器

                                                                                 户外三相硅橡胶绝缘式



                   技术参数  Technical data


                                                                      准确级及额定输出(VA)
                             额定一次电流           额定二次电流
               产品型号                                                                               额定绝缘水平 (kV)
                               (A)                (A)
                                                                            10P10
                             100,150,200                        2.5           3.75         5
                             100,200,300                        2.5           5           7.5
                             200,300,400                         5            7.5         10
               LZW20-10                          5(1)                                                10(12)42
                             200,400,600                         5            10          15
                             600,800,1000                       15            20          25
                            800,1000,1200                       15            20          25

            注:1. 可根据用户需求制作特殊规格或高精度产品。
                   2. 该电流互感器在使用过程中能使用其中一个变化,几个变比不能同时使用。
                   3. 该型电流互感器为我公司为电力系统智能化,轻量化,特殊研制的新型专利产品,体积小、重量轻,组合常合理。可实现
                   A、B、C 三相保护及零序接地保护。


                   外形及安装尺寸  Overall dimension drawing
